Wat een mecanumwiel eigenlijk doet

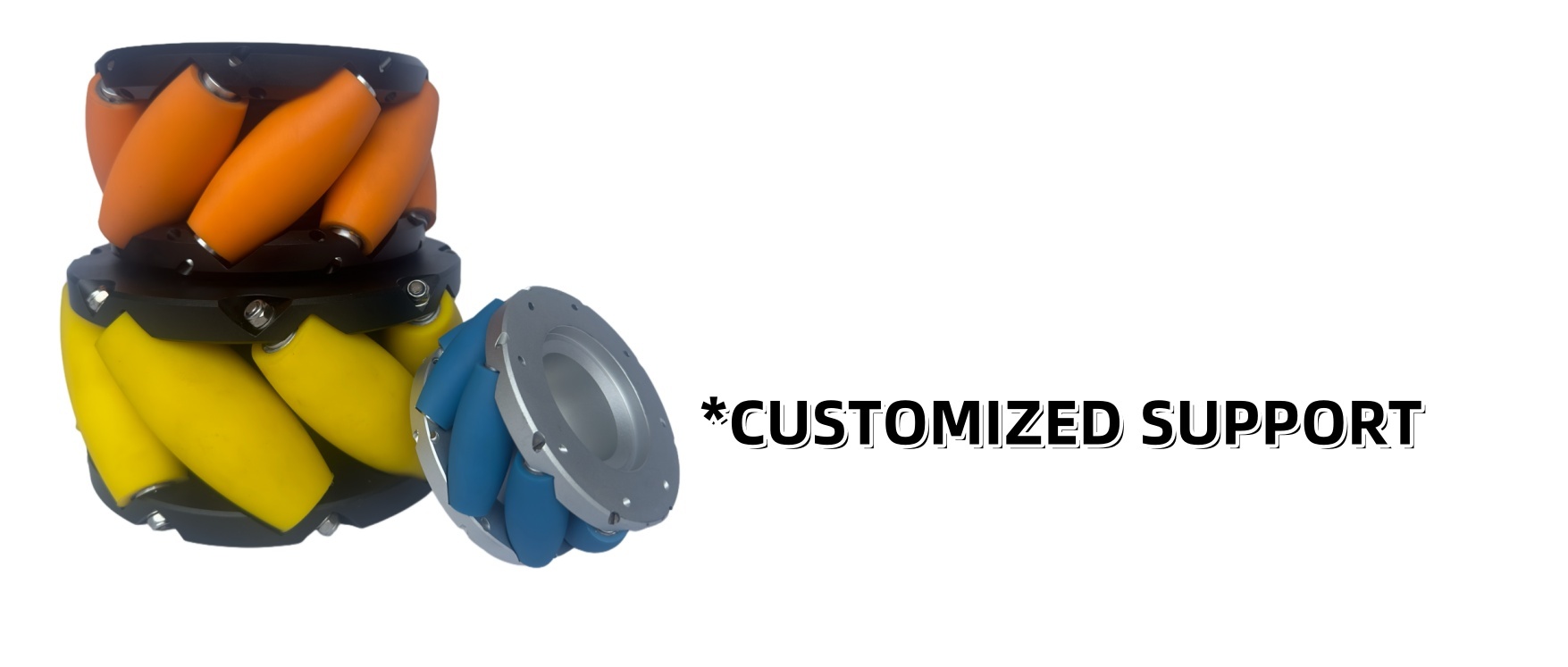

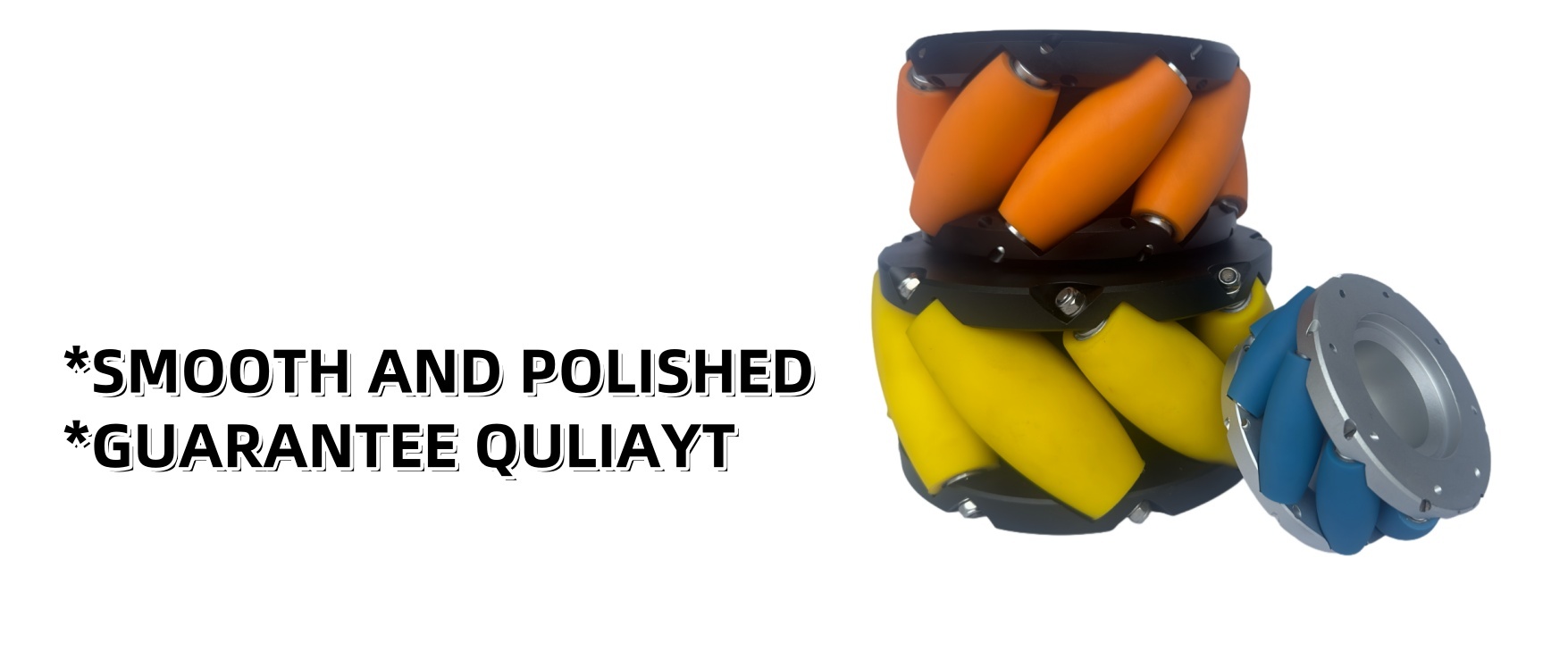

Een mecanumwiel is een conventioneel wiel met een reeks rollen die rond de omtrek zijn gemonteerd onder een hoek van 45 graden ten opzichte van het wielvlak. Elke rol raakt de vloer onder een hoek, zodat het wiel tegelijkertijd kracht in twee richtingen produceert: langs de rolrichting van het wiel en zijdelings langs de rolas. Wanneer vier mecanumwielen onafhankelijk worden aangedreven, kan het chassis die krachtvectoren combineren en vooruit, achteruit, zijdelings of diagonaal bewegen, en ter plekke roteren, zonder enige stuurinrichting.

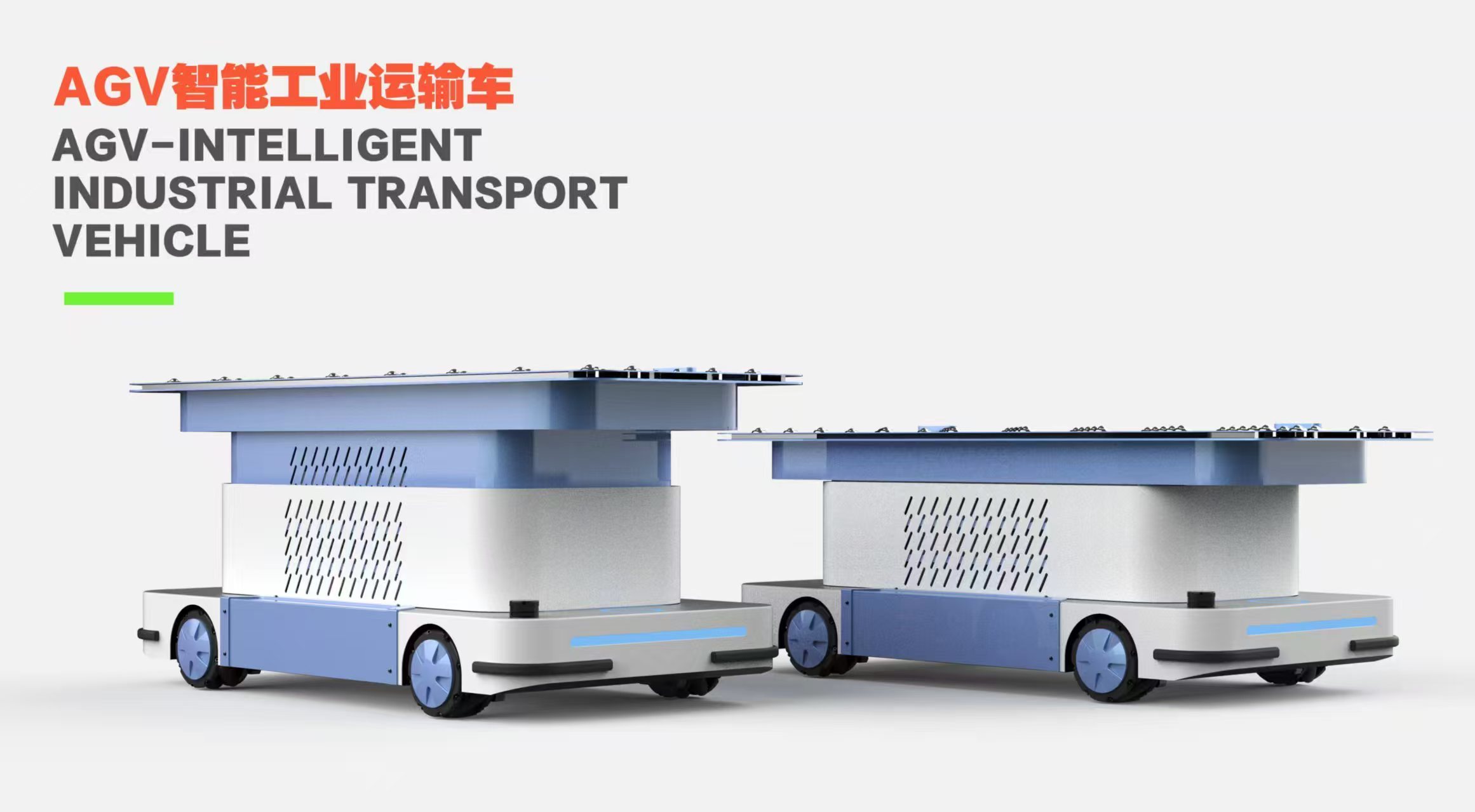

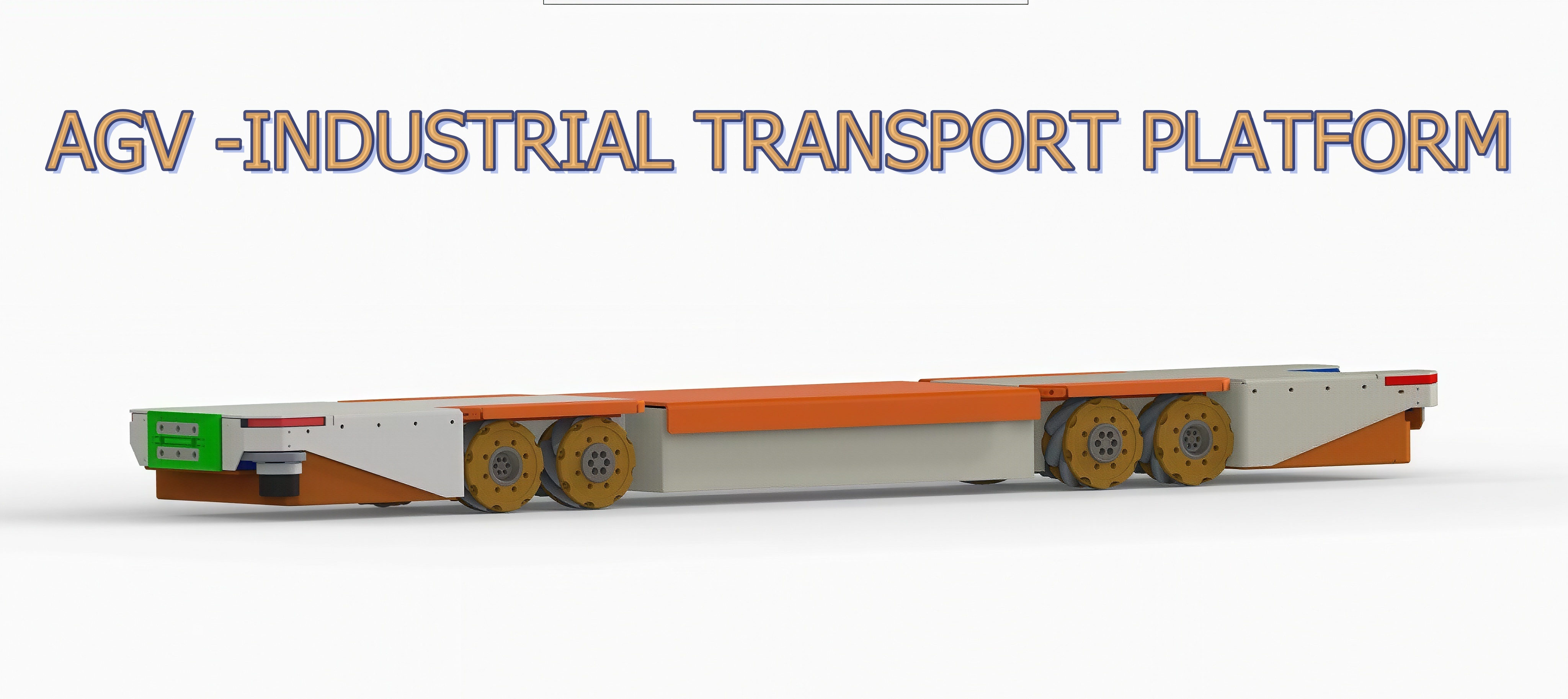

Dat ene kenmerk is de reden waarom mecanumwielen verschijnen op AGV- en AMR-platforms die zijdelings moeten dokken, in smalle gangpaden moeten werken of een vaste koers moeten aanhouden tijdens het reizen. Maar "omnidirectioneel" is een familie van oplossingen, en elk ruilt iets anders in. Hieronder een eerlijke vergelijking.
Voordelen van mecanumwielen

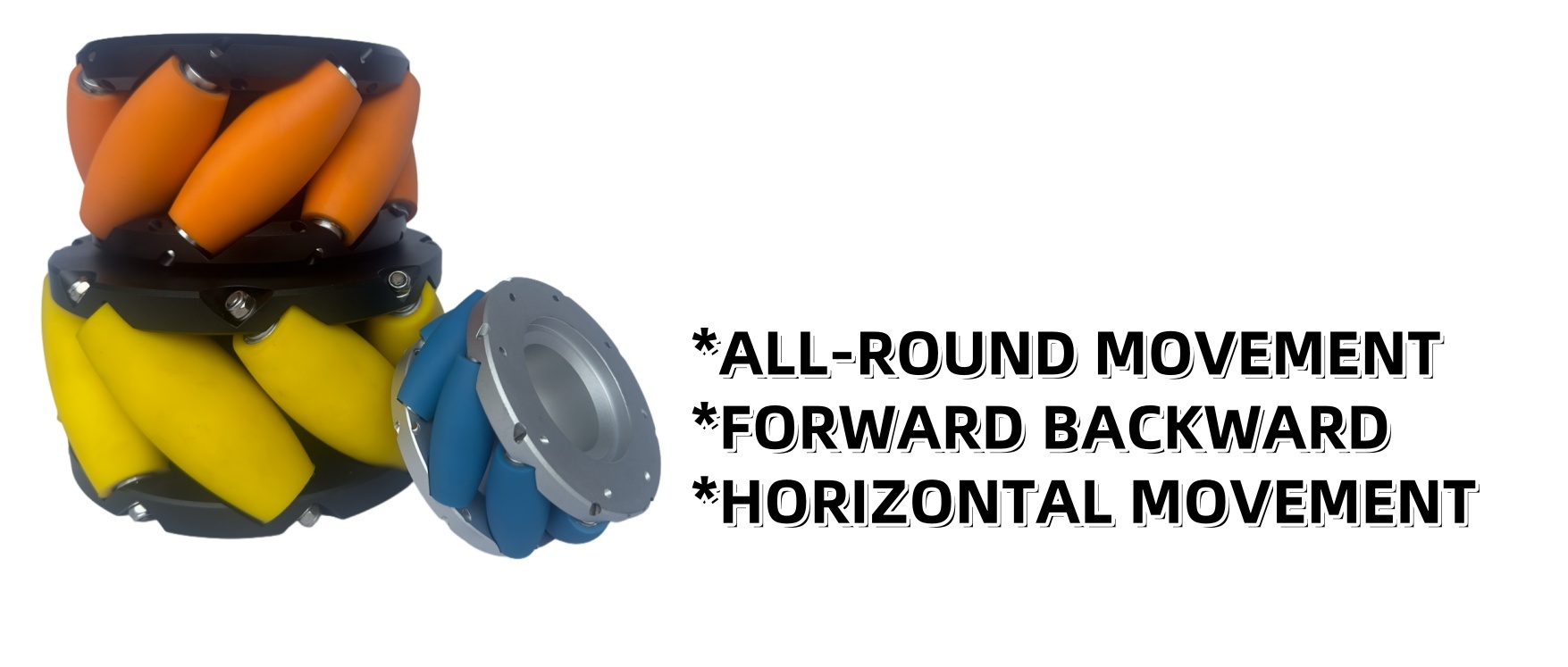

Volledige 360 graden mobiliteit: voorwaartse, achterwaartse, laterale, diagonale en roterende beweging vanuit één wieltype.
Nul draaicirkel: het platform roteert rond zijn eigen middelpunt zonder zijn hoeken te zwaaien, wat belangrijk is in krappe dokplaatsen.
Geen stuuras: richting wordt geproduceerd door snelheidscombinaties van de wielen, zodat het chassis compact en mechanisch eenvoudig blijft.
Nauwkeurige laterale docking: het platform kan zijdelings een transportband of laadstation naderen en de positie in kleine stappen corrigeren.
Lage dekhoogte: geen stuurinrichting of zwenkwieloffset onder het frame, wat helpt bij robots met een laag profiel.

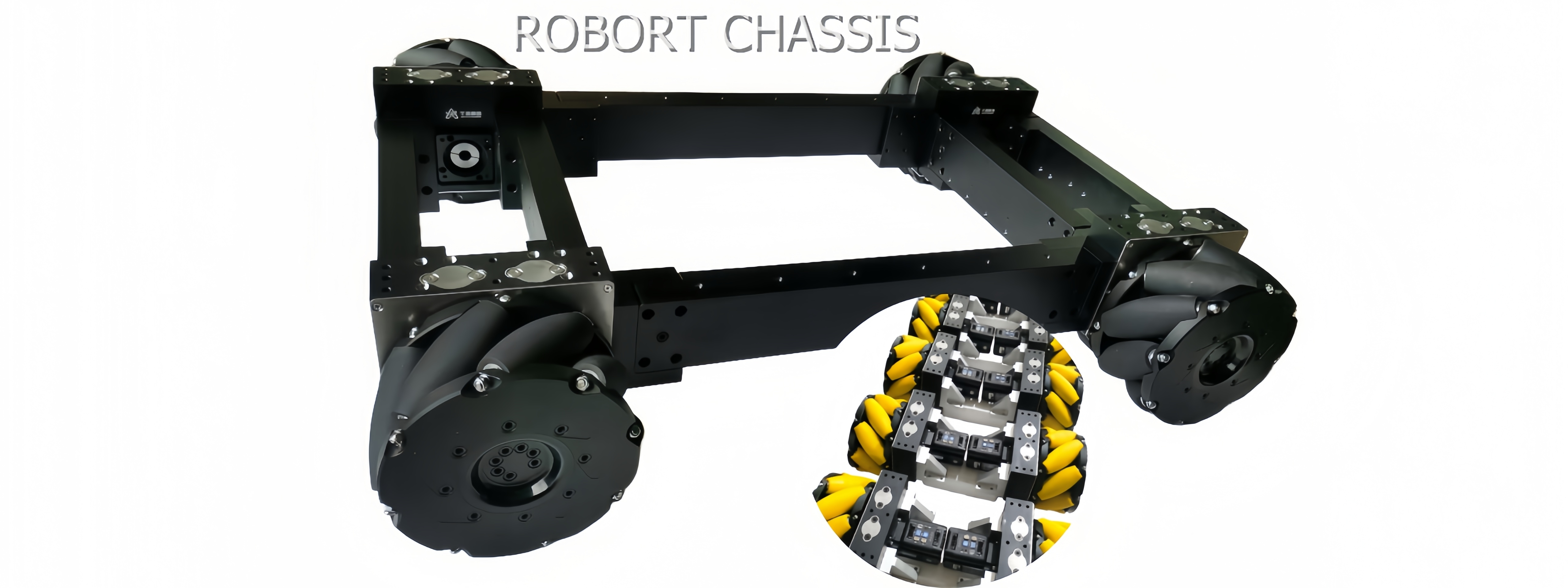

Stabiele vierwielondersteuning: in tegenstelling tot driewielopstellingen houden vier mecanumwielen de belasting verdeeld en het platform waterpas.
Onafhankelijke wielbesturing: in combinatie met encoders kan elk wiel gesloten-lus gestuurd worden voor herhaalbare paden.
Vergelijking met gangbare alternatieven
CriteriaMecanumwielOmni wielZwenkwiel / universeel wielDifferentiële tweewielaandrijving
Richting van bewegingElke richting, plus rotatie ter plekkeElke richting, plus rotatie ter plekkeVolgt duw- of trekkracht, geen actieve besturingVooruit en achteruit, draaien door slippen
DraaicirkelNulNulAfhankelijk van chassisgeometrieGroot, met bandenslijtage
Chassis hoogteLaag, geen stuuronderdelenLaag, geen stuuronderdelenHoger, vereist zwenkwieloffsetMedium, vereist twee aandrijfmodules
AandrijvingsefficiëntieEnig slipverlies bij de 45 graden rollenVergelijkbaar slipverlies bij de rollenPassief, lage rolweerstandHoog bij rechtuit rijden
VloereisenGlad, naadloos oppervlakGlad, naadloos oppervlakTolerant voor ruwe vloerenMatig, afhankelijk van de band
SlijtageonderdeelRollen zijn verbruiksmateriaalRollen zijn verbruiksmateriaalWielprofiel en zwenklagerBandprofiel
BesturingscomplexiteitHoog, vier motoren met kinematicaHoog, vier motoren met kinematicaLaagMedium
Typisch gebruikAGV laterale docking, smalle gangpadenAGV en transportbandlijnenKarren, trolleys, handmatige handlingAMR, magazijntrucks
Mecanum versus omni wielen
Beide leveren omnidirectionele beweging, maar de rolgeometrie verschilt. Omni wielen plaatsen rollen onder een hoek van 90 graden ten opzichte van het wielvlak en worden vaak gebruikt in drie- of vierwielopstellingen met sommige wielen onder een hoek van 45 graden. Mecanumwielen plaatsen rollen onder een hoek van 45 graden op elk wiel, zodat alle vier de wielen identiek zijn en het platform vlak blijft. In de praktijk zijn mecanumopstellingen gemakkelijker te verpakken op een rechthoekig chassis en geven ze meer voorspelbare laterale kracht, terwijl omni-opstellingen efficiënter kunnen zijn wanneer de rolconfiguratie is geoptimaliseerd voor een specifieke richting.
Mecanum versus zwenkwielen en differentiële aandrijving
Een zwenkwiel is passief: het volgt elke kracht die het chassis toepast, dus het kan een platform niet met herhaalbare nauwkeurigheid zijdelings positioneren. Differentiële aandrijving is efficiënt op rechte stukken, maar draait door te slippen, wat banden schuurt en de dockingprecisie beperkt. Mecanumwielen zitten tussen deze extremen: ze kosten meer en vereisen een gladde vloer, maar ze leveren laterale beweging en rotatie ter plekke die noch zwenkwielen noch differentiële aandrijving kunnen evenaren.
Wanneer mecanumwielen de verkeerde keuze zijn
Ruwe buitenoppervlakken met voegen, grind of hellingen, waar rollen snel slijten en grip inconsistent is.
Rechtuit rijden over lange afstanden waar efficiëntie belangrijker is dan manoeuvreerbaarheid.
Zeer hoge snelheden, waar contactovergangen van de rollen trillingen kunnen veroorzaken.
Projecten met een beperkt budget die geen laterale docking nodig hebben.
Selectiebegeleiding
Kies een mecanumwiel wanneer de route smalle gangpaden, zijdelingse docking, rotatie ter plekke of een vereiste voor een vaste koers omvat. Kies omni wielen wanneer de chassisgeometrie en de interface met de transportband een rolindeling van 90 graden begunstigen. Kies zwenkwielen of differentiële aandrijving wanneer de vloer ruw is, het pad grotendeels recht is of het budget de doorslaggevende factor is.
Voor mecanumplatforms moet de belastingscapaciteit worden berekend als de totale platformbelasting gedeeld door het aantal wielen, met een veiligheidsmarge voor dynamische overdracht. Het materiaal van de rollen, het materiaal van de naaf en de afdichting moeten vervolgens worden afgestemd op de vloerconditie en de bedrijfscyclus.

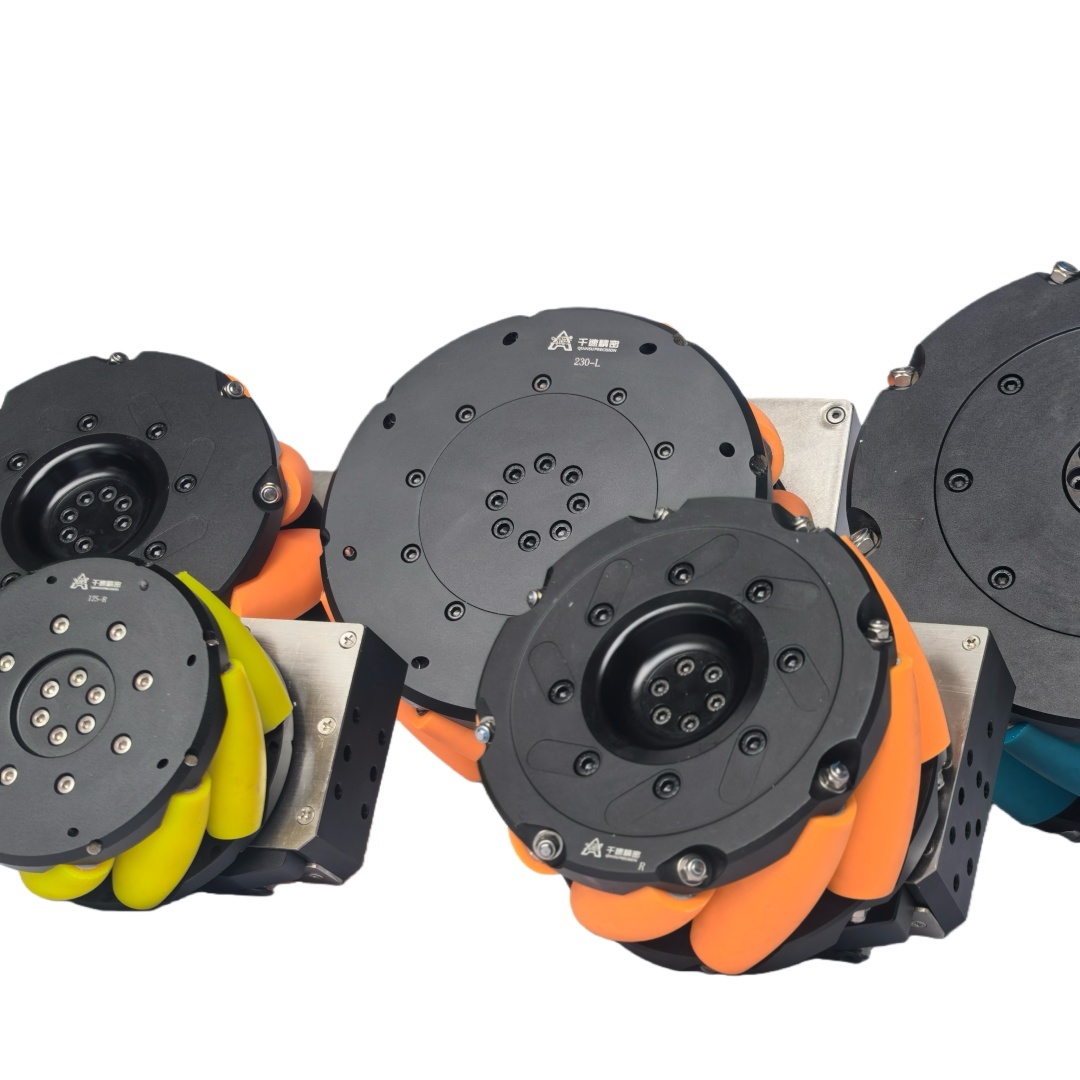

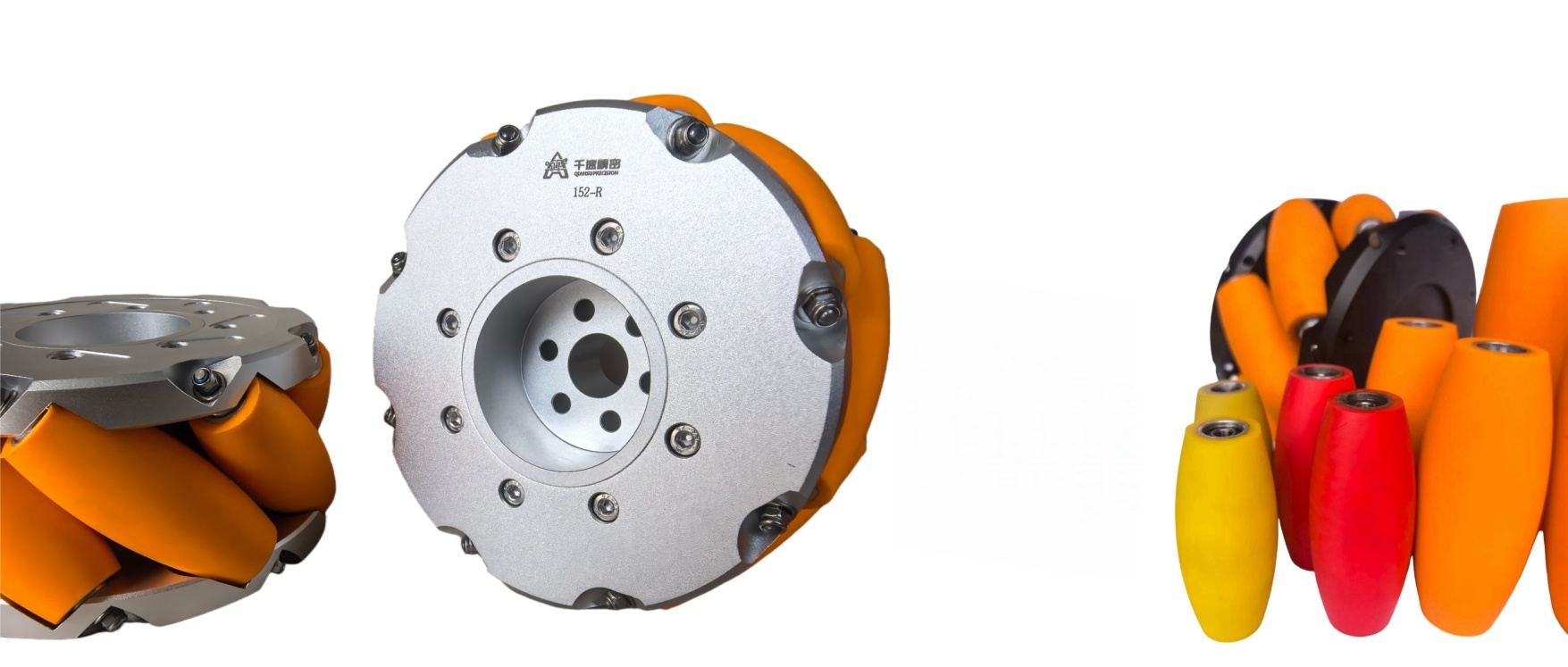

QIANSU levert mecanumwielen van 4 inch tot 22 inch, met PU-, rubber-, ESD-geleidende PU- en roestvrijstalen rolopties. Deel uw chassisindeling, totale belasting en vloerconditie om een passende aanbeveling en offerte te ontvangen.
