Ce que fait réellement une roue Mecanum
Une roue Mecanum est une roue conventionnelle avec une série de rouleaux montés sur sa circonférence à 45 degrés par rapport au plan de la roue. Chaque rouleau touche le sol à un angle, de sorte que la roue produit une force dans deux directions à la fois : le long de la direction de roulement de la roue et latéralement le long de l'axe du rouleau. Lorsque quatre roues Mecanum sont entraînées indépendamment, le châssis peut combiner ces vecteurs de force et se déplacer vers l'avant, l'arrière, latéralement ou en diagonale, et pivoter sur place, sans aucun mécanisme de direction.

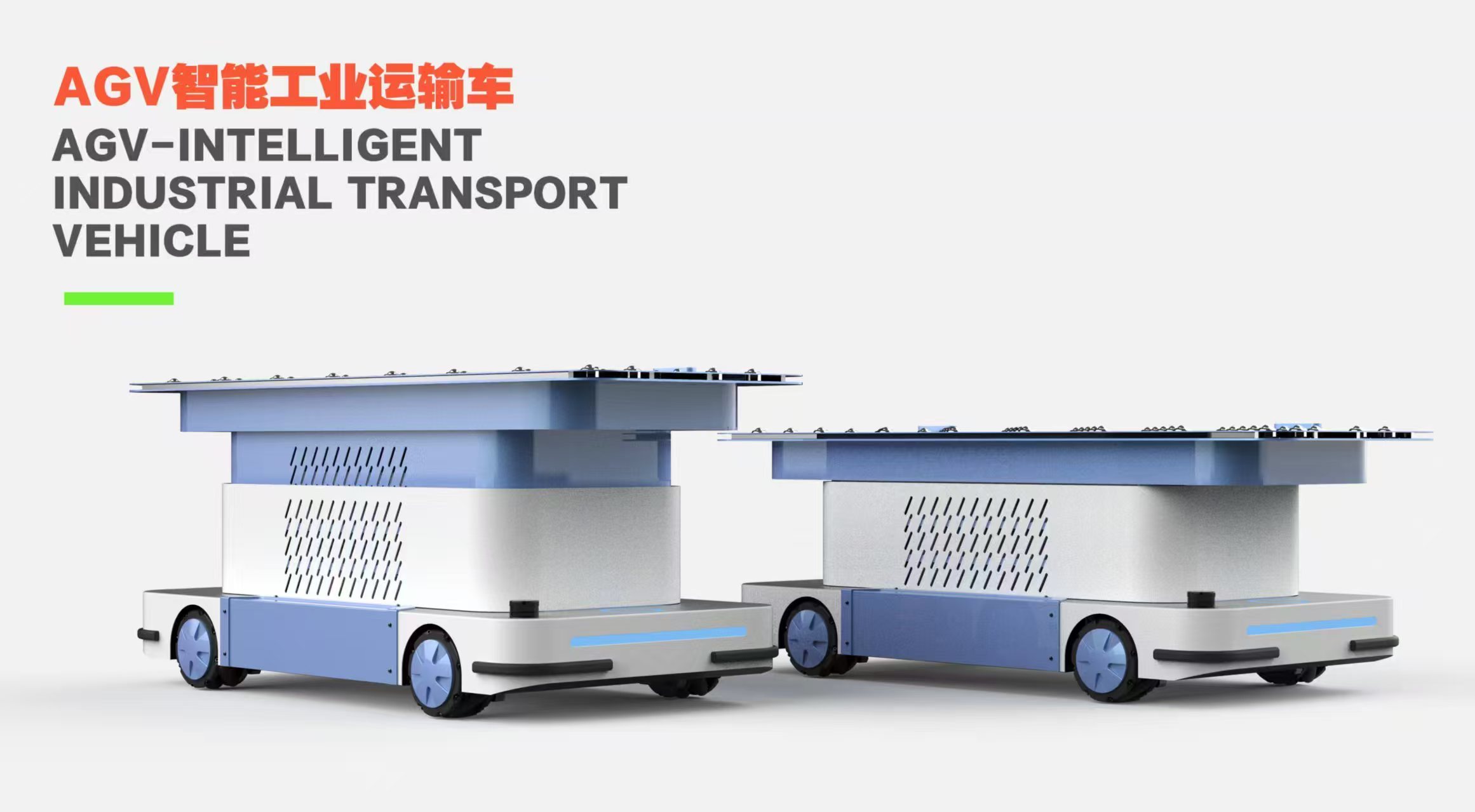

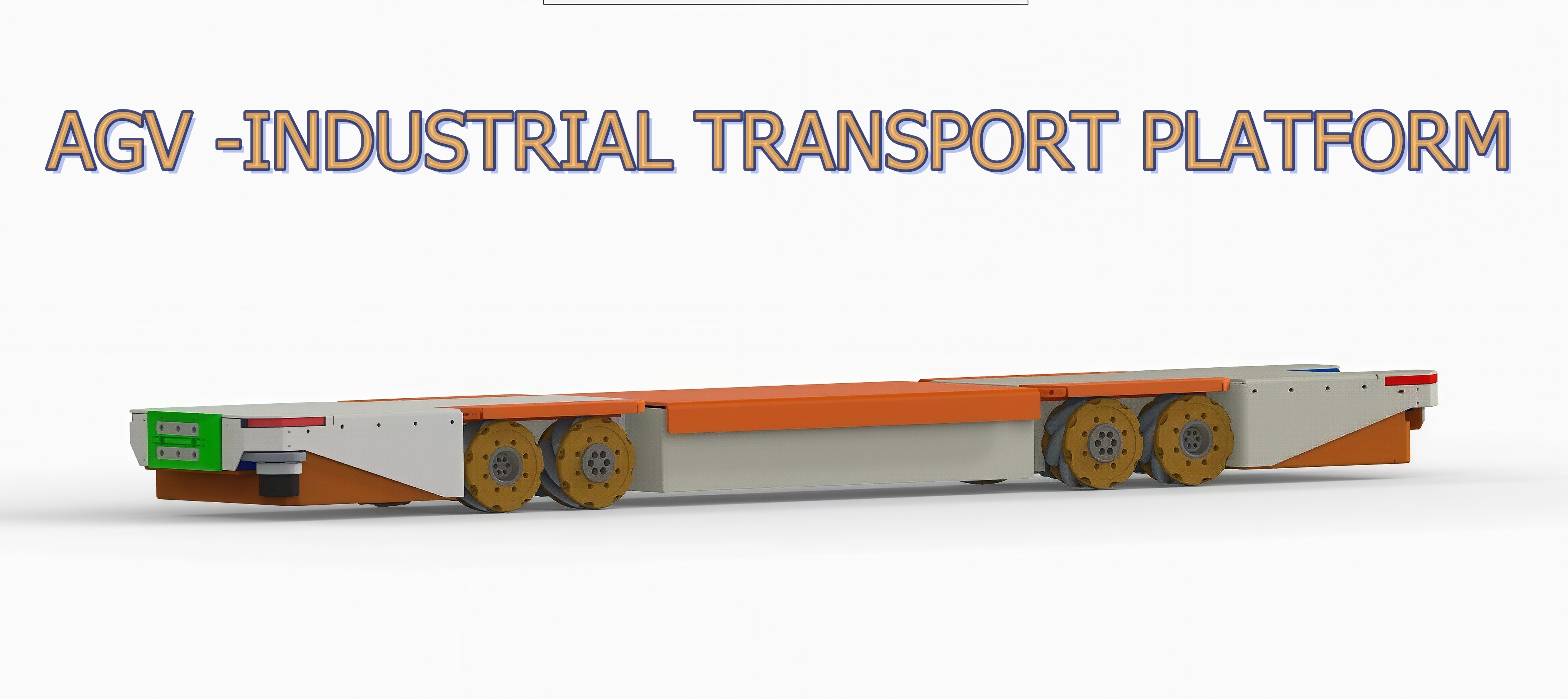

Cette seule propriété explique pourquoi les roues Mecanum apparaissent sur les plateformes AGV et AMR qui doivent s'arrimer latéralement, travailler dans des allées étroites ou maintenir un cap fixe pendant le déplacement. Mais "omnidirectionnel" est une famille de solutions, et chacune a ses compromis. Ci-dessous une comparaison honnête.
Avantages des roues Mecanum

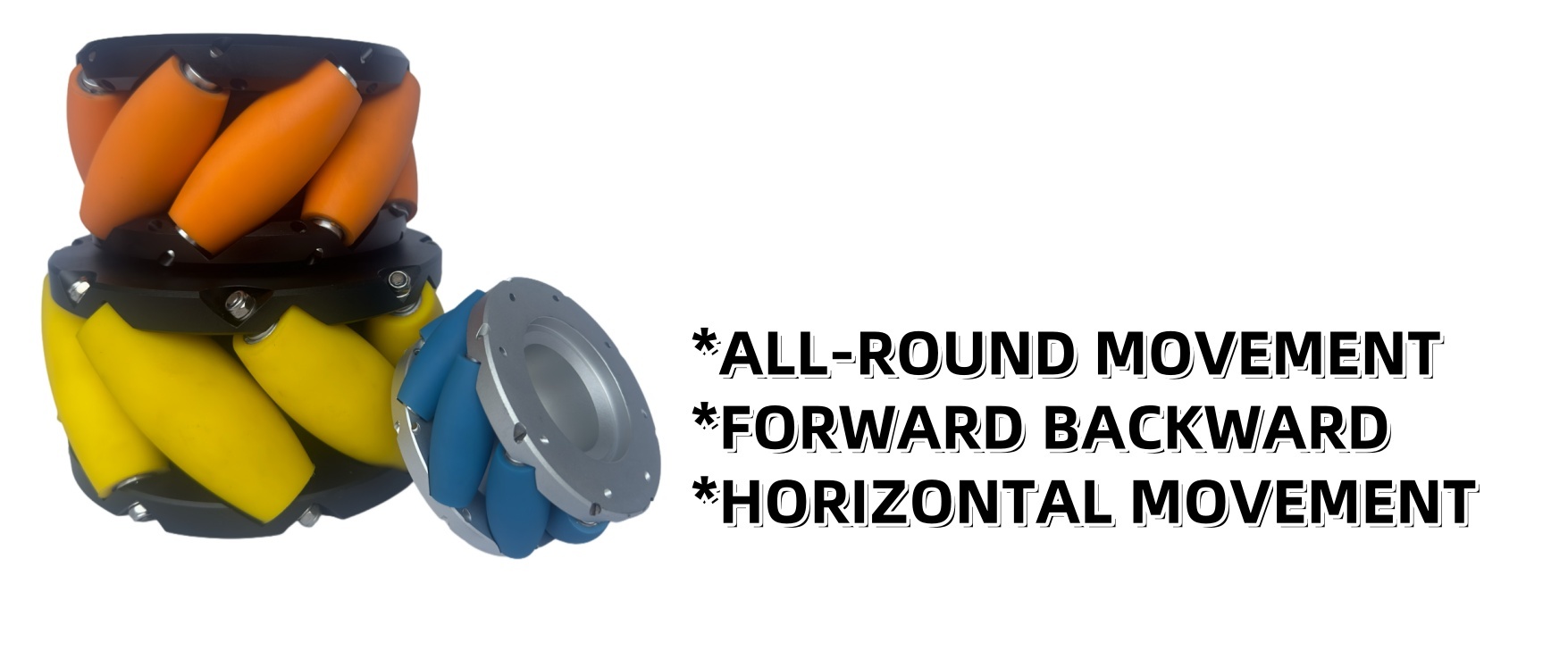

Mobilité à 360 degrés : mouvement avant, arrière, latéral, diagonal et rotation à partir d'un seul type de roue.
Rayon de braquage nul : la plateforme pivote autour de son propre centre sans faire pivoter ses coins, ce qui est important dans les baies d'arrimage étroites.
Pas d'essieu de direction : la direction est produite par des combinaisons de vitesses de roue, de sorte que le châssis reste compact et mécaniquement simple.
Arrimage latéral précis : la plateforme peut s'approcher d'un convoyeur ou d'une station de chargement latéralement et corriger sa position par petits incréments.
Faible hauteur de plateau : pas de mécanisme de direction ni de décalage de roulette sous le cadre, ce qui aide les robots à profil bas.
Support stable à quatre roues : contrairement aux configurations à trois roues, quatre roues Mecanum répartissent la charge et maintiennent la plateforme de niveau.
Contrôle indépendant des roues : combiné à des encodeurs, chaque roue peut être contrôlée en boucle fermée pour des trajectoires répétables.
Comparaison avec les alternatives courantes
CritèresRoue MecanumRoue OmniRoue pivotante / roue universelleEntraînement différentiel à deux roues
Direction de déplacementToute direction, plus rotation sur placeToute direction, plus rotation sur placeSuit la force de poussée ou de traction, pas de contrôle actifAvant et arrière, virage par dérapage
Rayon de braquageZéroZéroDépend de la géométrie du châssisGrand, avec frottement du pneu
Hauteur du châssisFaible, sans pièces de directionFaible, sans pièces de directionPlus élevé, nécessite un décalage de rouletteMoyen, nécessite deux modules d'entraînement
Efficacité de l'entraînementPerte par glissement au niveau des rouleaux à 45 degrésPerte par glissement similaire au niveau des rouleauxPassif, faible friction de roulementÉlevée en déplacement rectiligne
Exigence du solSurface lisse, sans jointsSurface lisse, sans jointsTolérant aux sols rugueuxModéré, dépend du pneu
Pièce d'usureLes rouleaux sont consommablesLes rouleaux sont consommablesBande de roulement de roue et roulement pivotantBande de roulement de pneu
Complexité du contrôleÉlevée, quatre moteurs avec cinématiqueÉlevée, quatre moteurs avec cinématiqueFaibleMoyen
Utilisation typiqueArrimage latéral AGV, allées étroitesLignes de transfert AGV et convoyeursChariots, diables, manutention manuelleAMR, chariots d'entrepôt
Mecanum vs roues omni

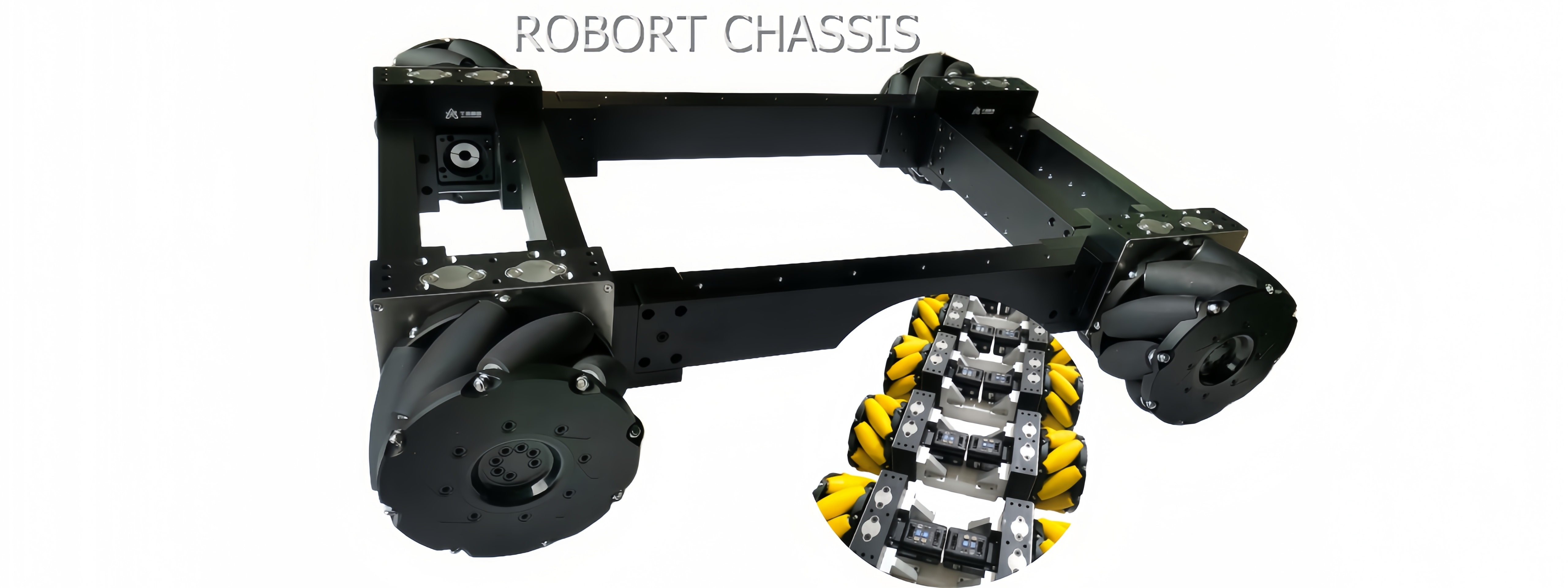

Les deux offrent un mouvement omnidirectionnel, mais la géométrie des rouleaux diffère. Les roues omni placent les rouleaux à 90 degrés par rapport au plan de la roue et sont souvent utilisées dans des configurations à trois ou quatre roues avec certaines roues montées à 45 degrés. Les roues Mecanum placent les rouleaux à 45 degrés sur chaque roue, de sorte que les quatre roues sont identiques et que la plateforme reste plate. En pratique, les configurations Mecanum sont plus faciles à intégrer sur un châssis rectangulaire et fournissent une force latérale plus prévisible, tandis que les configurations omni peuvent être plus efficaces lorsque la disposition des rouleaux est optimisée pour une direction spécifique.
Mecanum vs roulettes et entraînement différentiel
Une roulette est passive : elle suit la force que le châssis applique, elle ne peut donc pas positionner une plateforme latéralement avec une précision répétable. L'entraînement différentiel est efficace en ligne droite mais tourne par dérapage, ce qui use les pneus et limite la précision de l'arrimage. Les roues Mecanum se situent entre ces extrêmes : elles coûtent plus cher et exigent un sol lisse, mais elles offrent un mouvement latéral et une rotation sur place que ni les roulettes ni l'entraînement différentiel ne peuvent égaler.
Quand les roues Mecanum sont le mauvais choix
Surfaces extérieures rugueuses avec joints, gravier ou pentes, où les rouleaux s'usent rapidement et l'adhérence est incohérente.
Déplacements rectilignes sur de longues distances où l'efficacité prime sur la maniabilité.
Opérations à très haute vitesse, où les transitions de contact des rouleaux peuvent introduire des vibrations.
Projets à budget limité qui ne nécessitent pas d'arrimage latéral.
Conseils de sélection
Choisissez une roue Mecanum lorsque le trajet comprend des allées étroites, un arrimage latéral, une rotation sur place ou une exigence de cap fixe. Choisissez des roues omni lorsque la géométrie du châssis et l'interface du convoyeur favorisent une disposition des rouleaux à 90 degrés. Choisissez des roulettes ou un entraînement différentiel lorsque le sol est rugueux, le trajet est principalement rectiligne ou le budget est le facteur décisif.
Pour les plateformes Mecanum, la charge nominale doit être calculée comme la charge totale de la plateforme divisée par le nombre de roues, avec une marge de sécurité pour le transfert dynamique. Le matériau des rouleaux, le matériau du moyeu et l'étanchéité doivent ensuite être adaptés à l'état du sol et au cycle de service.

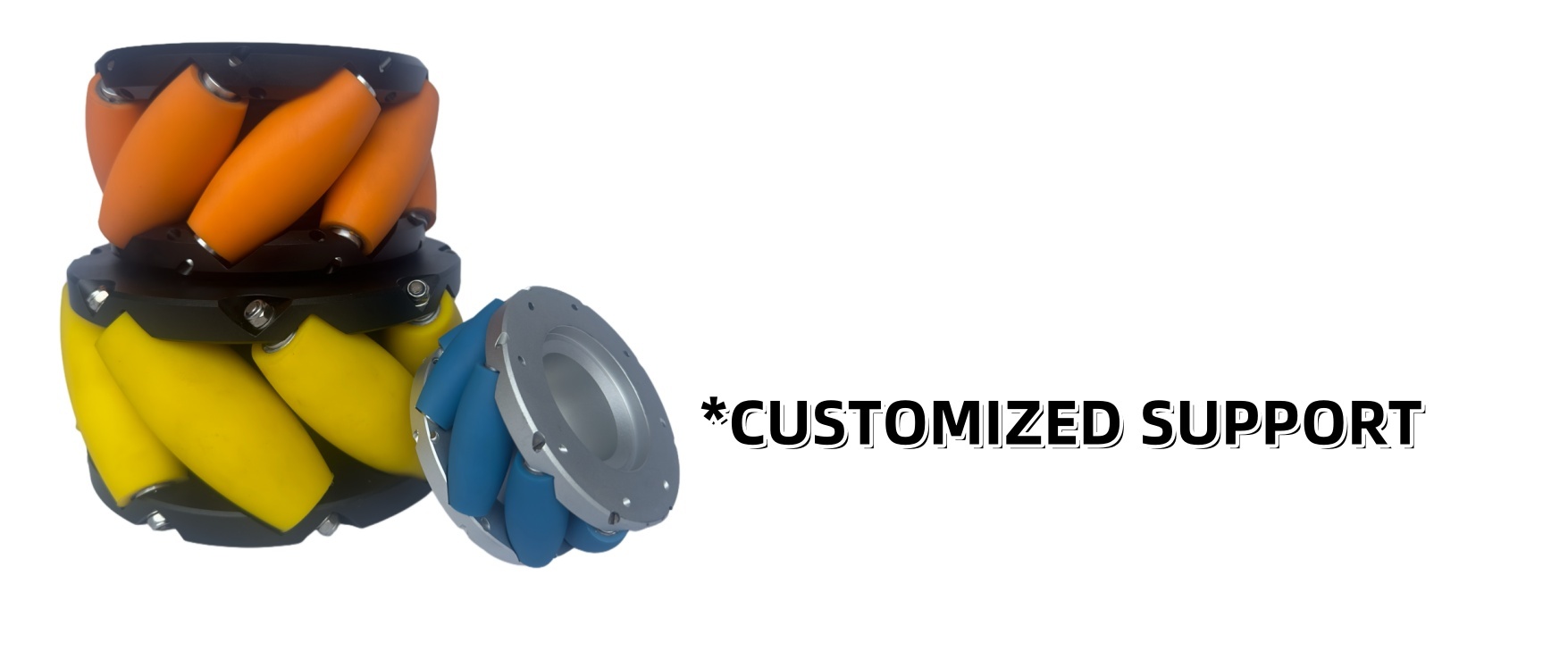

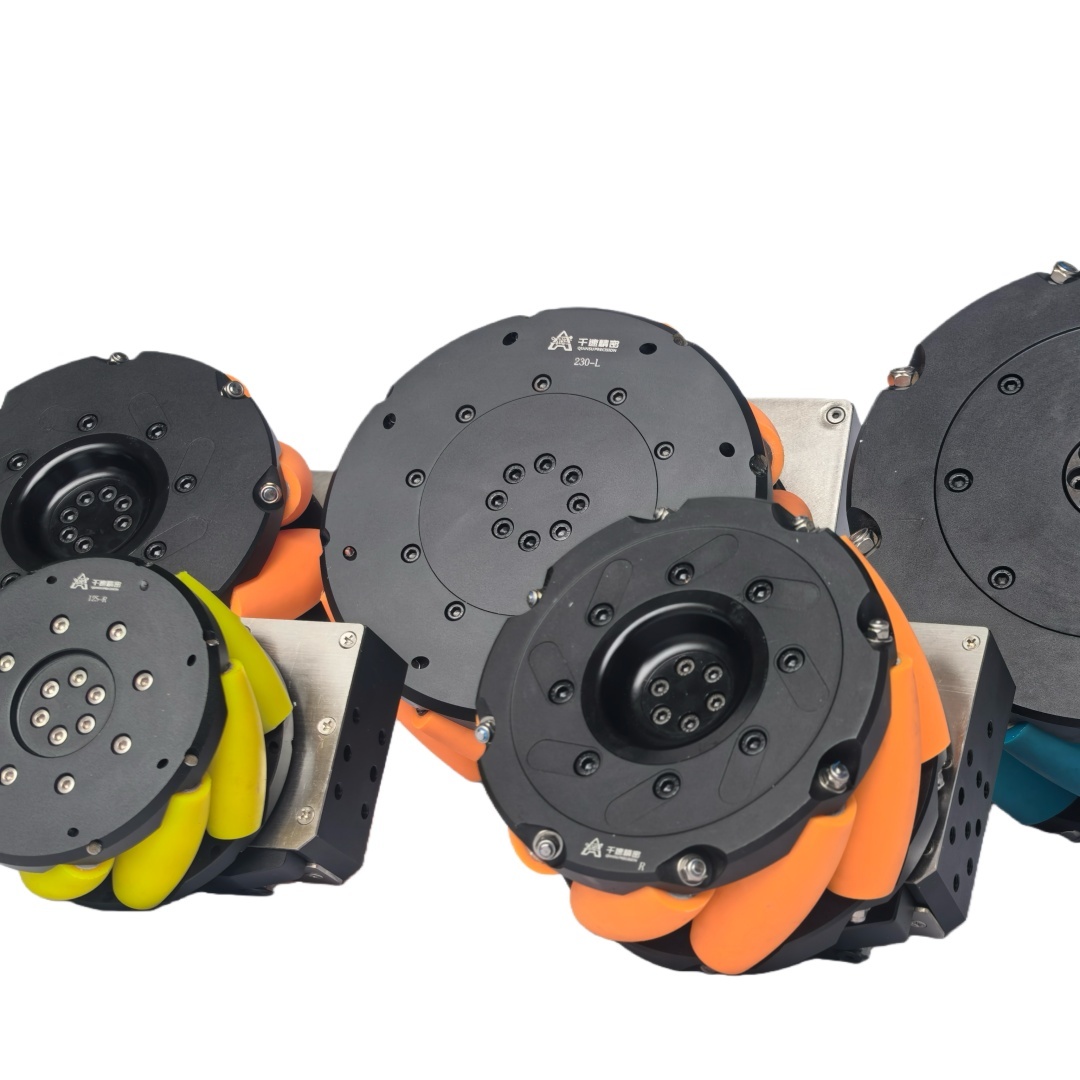

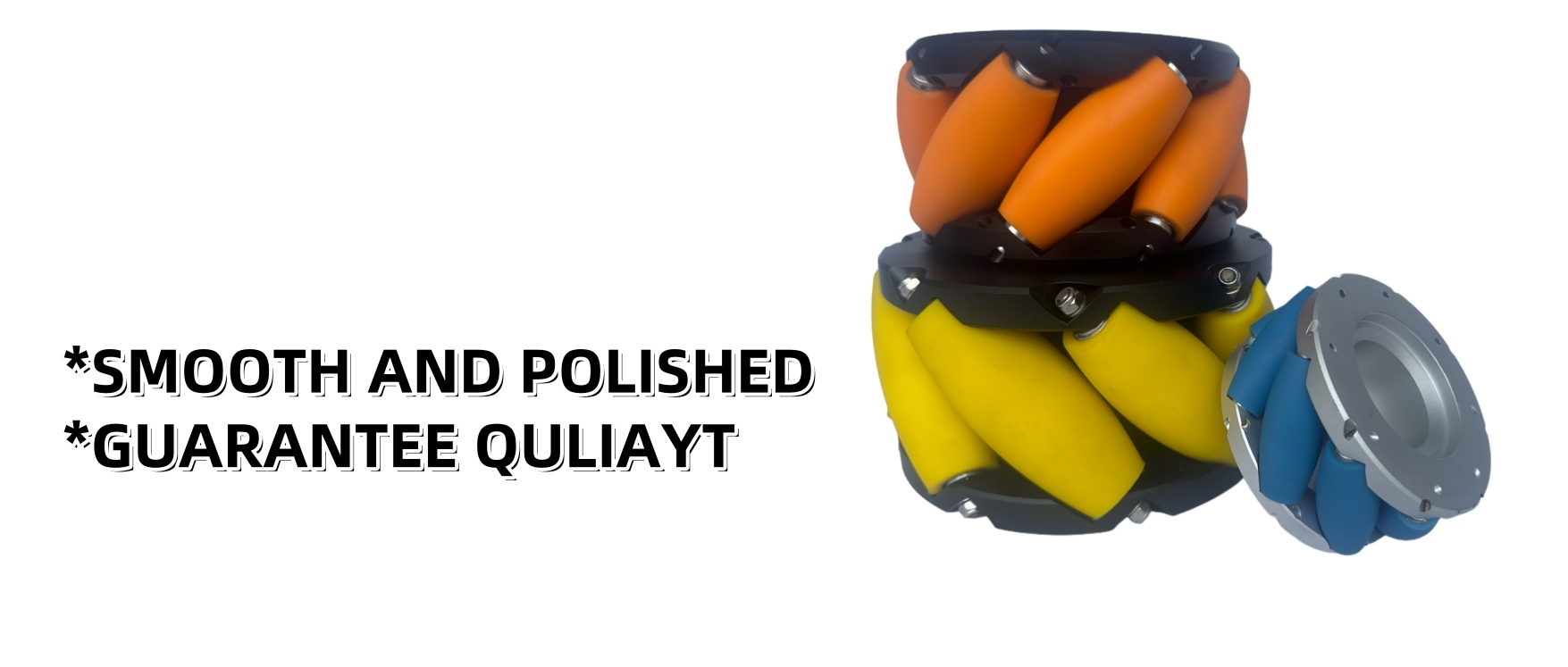

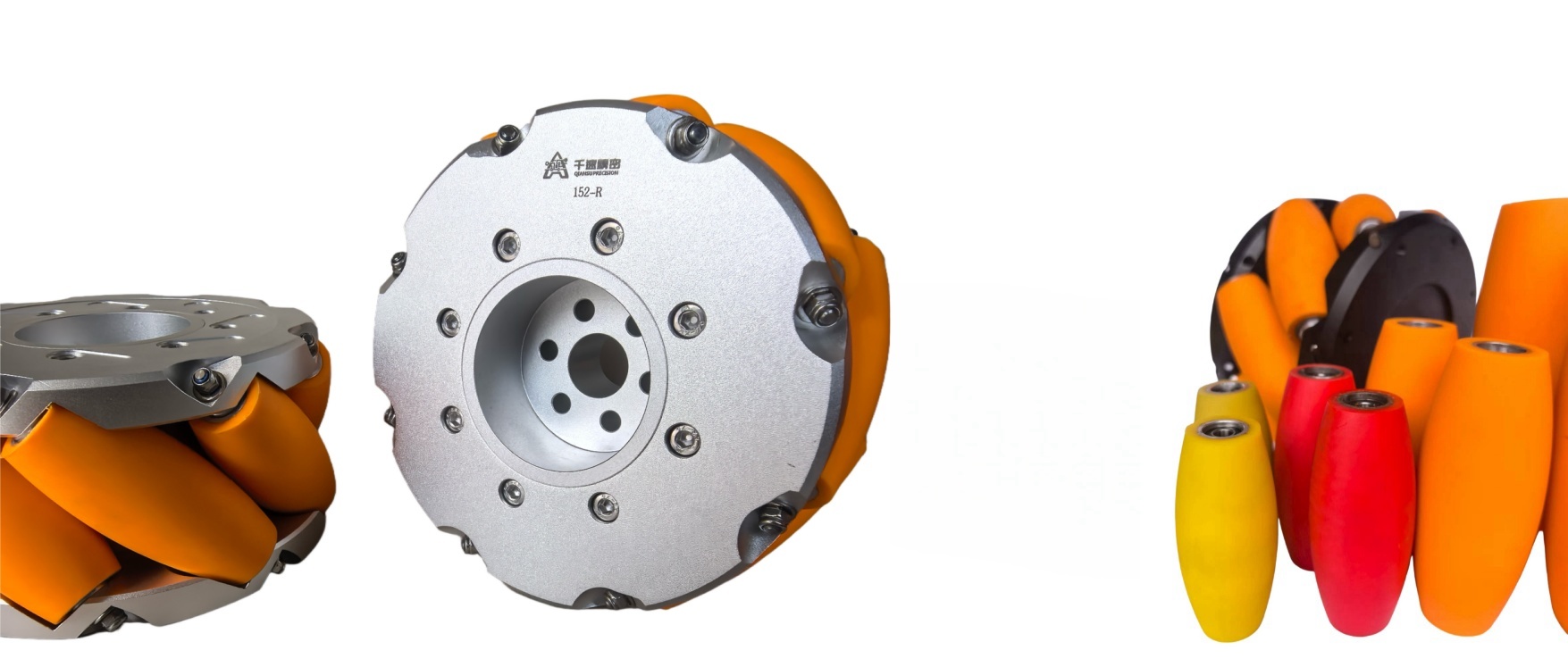

QIANSU fournit des roues Mecanum de 4 à 22 pouces, avec des options de rouleaux en PU, caoutchouc, PU conducteur ESD et acier inoxydable. Partagez la disposition de votre châssis, la charge totale et l'état du sol pour recevoir une recommandation et un devis adaptés.
