Что на самом деле делает колесо Меканума

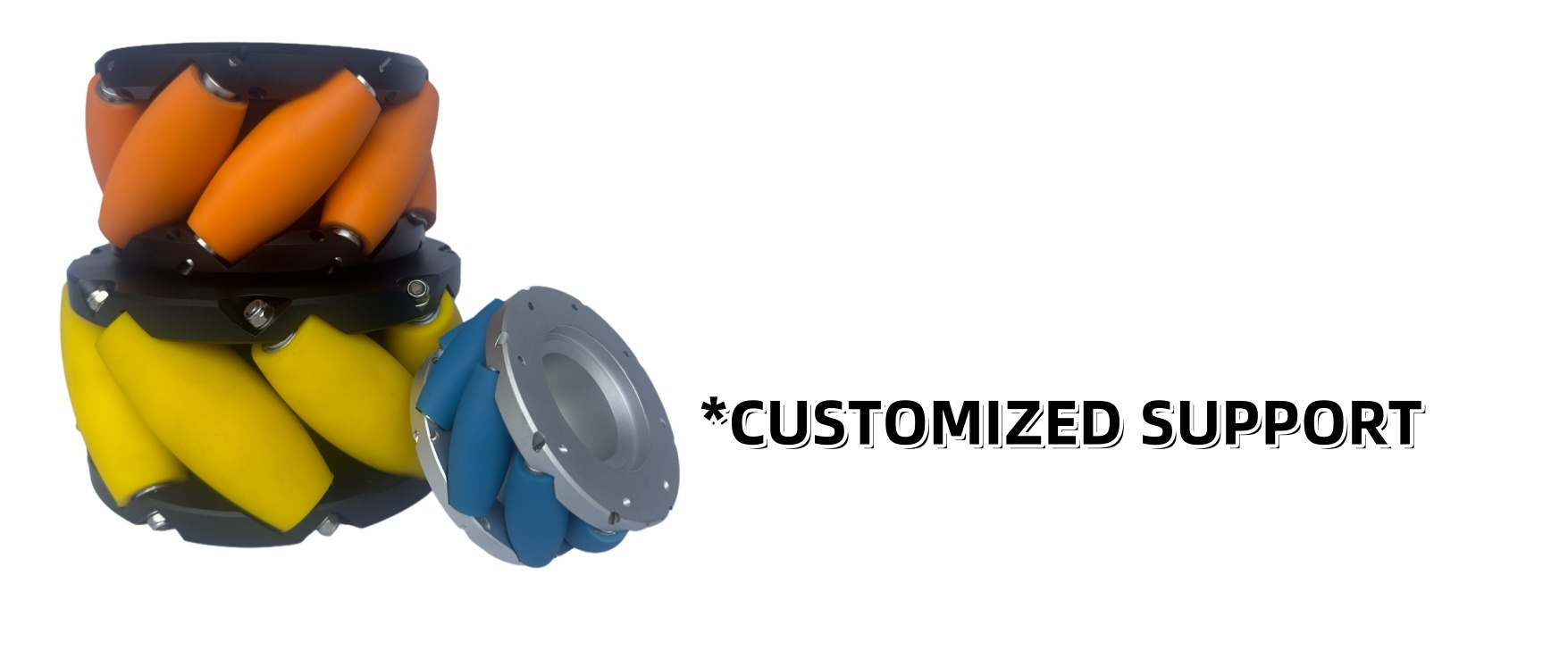

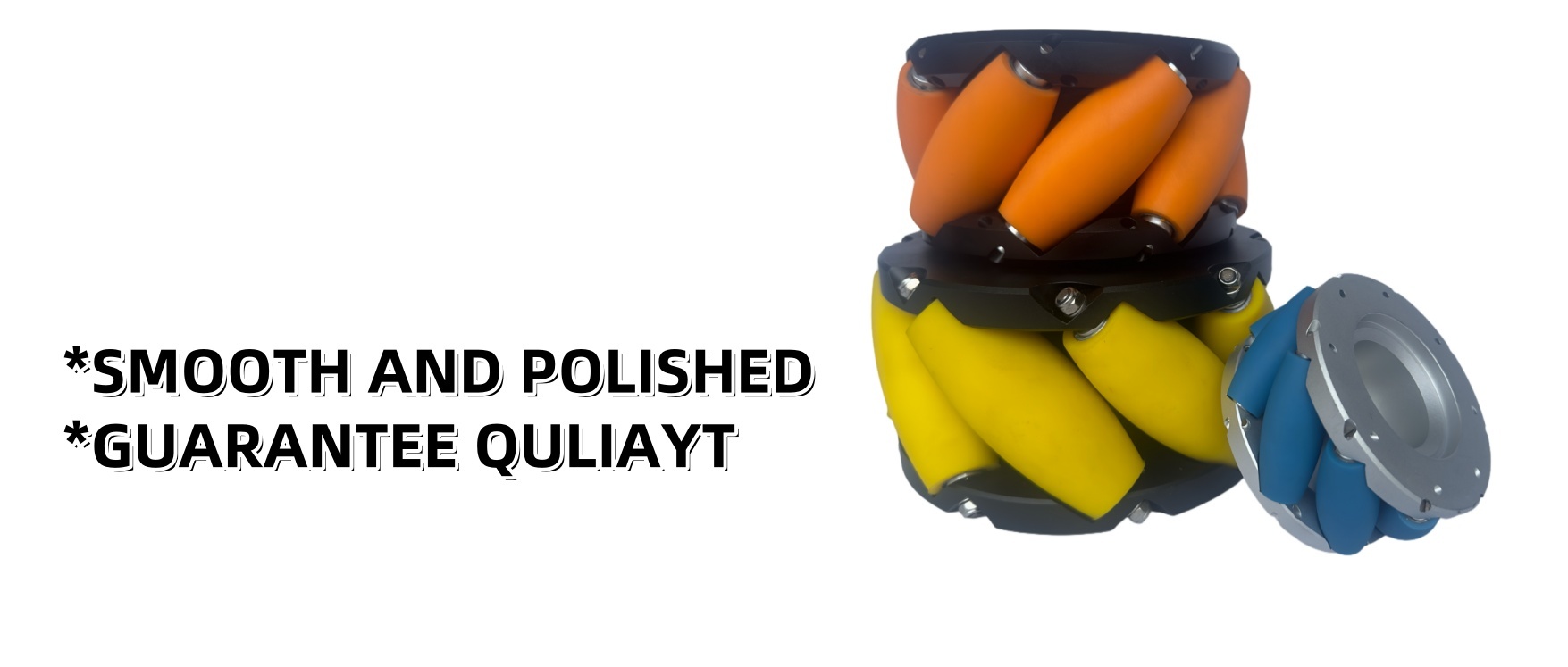

Колесо Меканума — это обычное колесо с рядом роликов, установленных по его окружности под углом 45 градусов к плоскости колеса. Каждый ролик касается пола под углом, поэтому колесо одновременно создает силу в двух направлениях: вдоль направления качения колеса и вбок вдоль оси ролика. Когда четыре колеса Меканума приводятся в движение независимо, шасси может комбинировать эти векторы силы и двигаться вперед, назад, вбок или по диагонали, а также вращаться на месте, без какого-либо механизма рулевого управления.

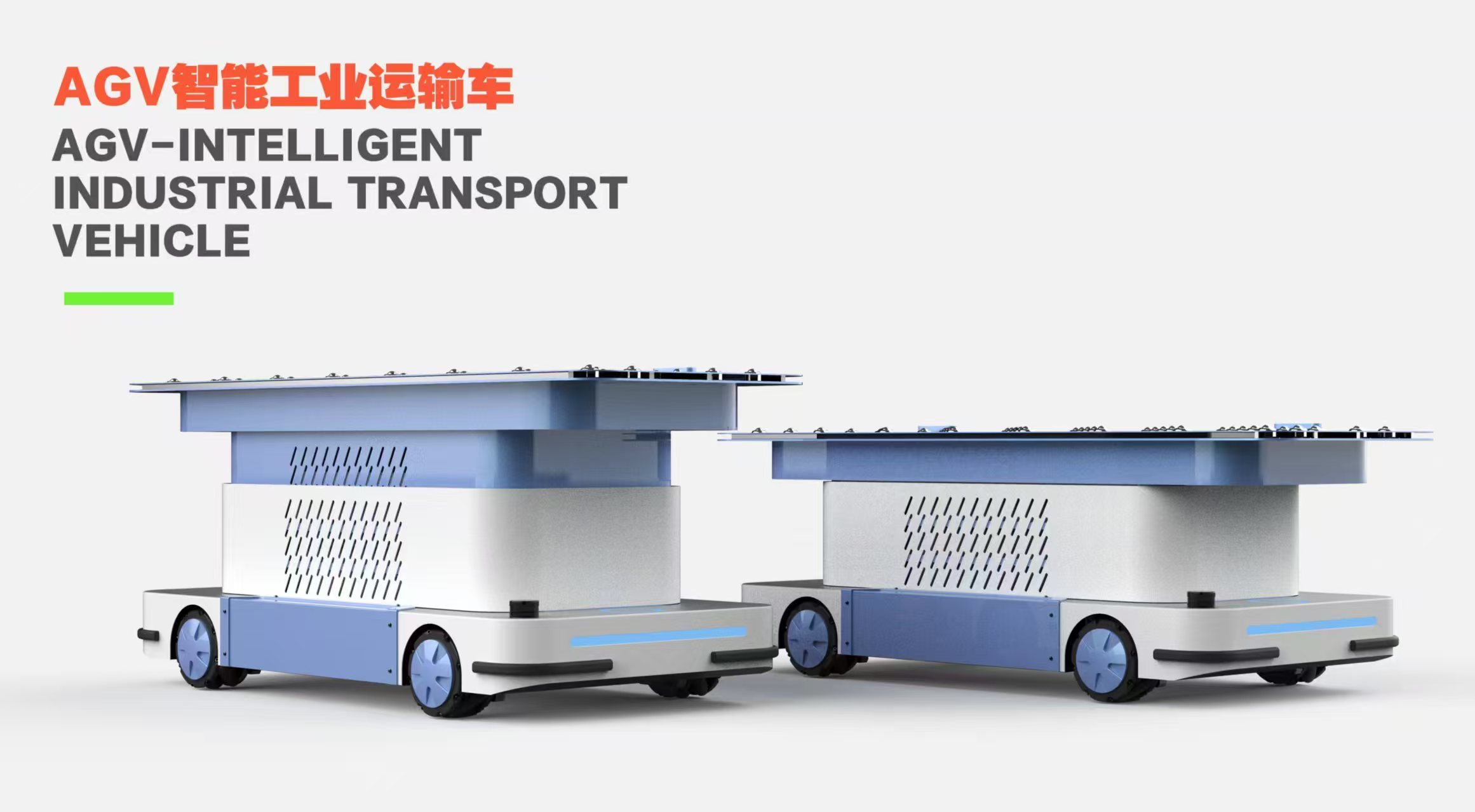

Именно это свойство является причиной появления колес Меканума на платформах AGV и AMR, которым необходимо стыковаться боком, работать в узких проходах или сохранять фиксированное направление при движении. Но «всенаправленность» — это семейство решений, и каждое из них чем-то жертвует. Ниже приведено честное сравнение.
Преимущества колес Меканума

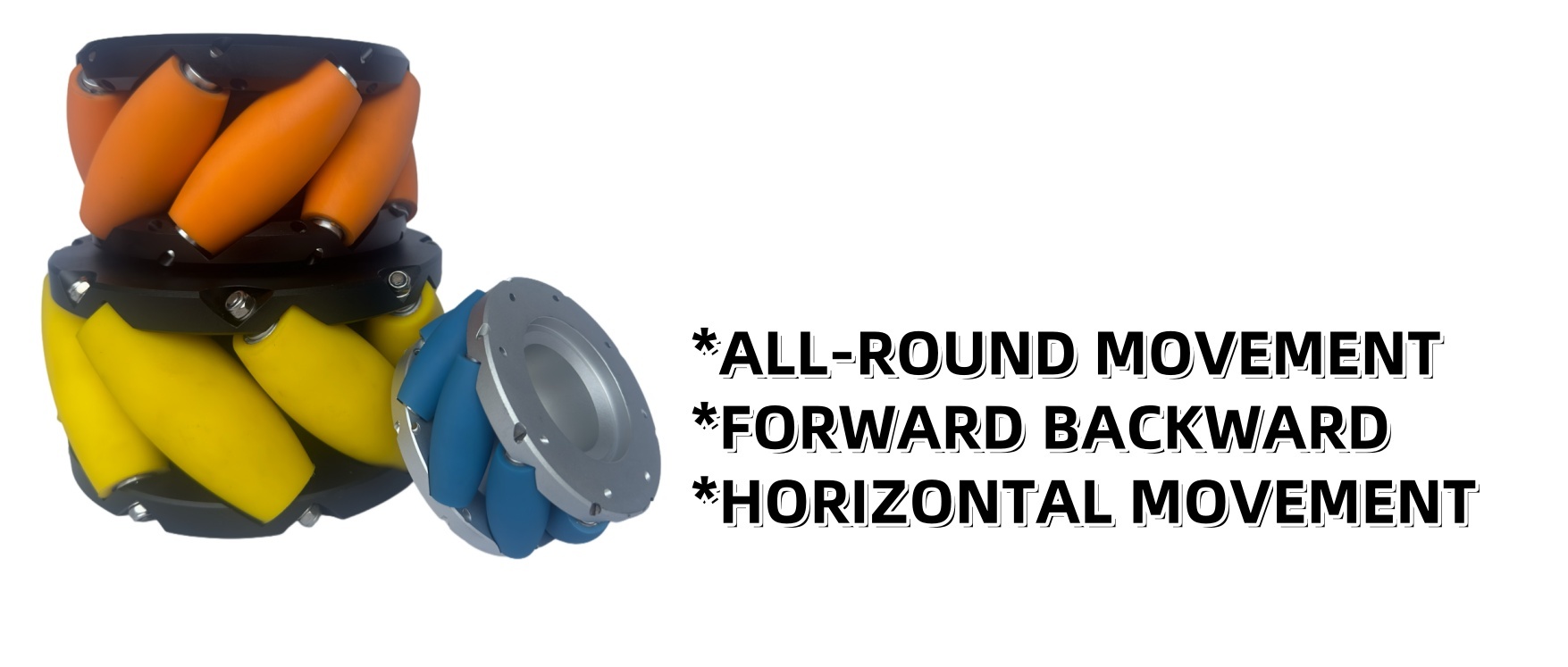

Полная мобильность на 360 градусов: движение вперед, назад, вбок, по диагонали и вращение от одного типа колес.
Нулевой радиус поворота: платформа вращается вокруг своего центра, не раскачивая углы, что важно в тесных стыковочных отсеках.
Отсутствие рулевой оси: направление создается комбинациями скоростей колес, поэтому шасси остается компактным и механически простым.
Точная боковая стыковка: платформа может приближаться к конвейеру или зарядной станции боком и корректировать положение небольшими шагами.
Низкая высота палубы: отсутствие рулевого механизма или смещения опорного колеса под рамой, что помогает низкопрофильным роботам.
Стабильная поддержка четырех колес: в отличие от трехколесных компоновок, четыре колеса Меканума распределяют нагрузку и удерживают платформу ровной.
Независимое управление колесами: в сочетании с энкодерами каждое колесо может управляться по замкнутому контуру для повторяемых траекторий.
Сравнение с распространенными альтернативами
КритерииКолесо МеканумаВсенаправленное колесоОпорное / универсальное колесоДифференциальный двухколесный привод
Направление движенияЛюбое направление, плюс вращение на местеЛюбое направление, плюс вращение на местеСледует за силой толкания или тяги, нет активного управленияВперед и назад, поворот путем скольжения
Радиус поворотаНулевойНулевойЗависит от геометрии шассиБольшой, с проскальзыванием шины
Высота шассиНизкая, без рулевых частейНизкая, без рулевых частейВыше, требуется смещение опорного колесаСредняя, требуется два приводных модуля
Эффективность приводаНекоторые потери на скольжение на роликах под углом 45 градусовАналогичные потери на скольжение на роликахПассивное, низкое сопротивление качениюВысокое при прямолинейном движении
Требования к полуГладкая, бесшовная поверхностьГладкая, бесшовная поверхностьТерпимо к неровным поламУмеренное, зависит от шины
Износ деталейРолики являются расходным материаломРолики являются расходным материаломПротектор колеса и подшипник поворотаПротектор шины
Сложность управленияВысокая, четыре двигателя с кинематикойВысокая, четыре двигателя с кинематикойНизкаяСредняя
Типичное использованиеБоковая стыковка AGV, узкие проходыЛинии передачи AGV и конвейеровТележки, тачки, ручная обработкаAMR, складские погрузчики
Меканум против всенаправленных колес
Оба обеспечивают всенаправленное движение, но геометрия роликов отличается. Всенаправленные колеса устанавливают ролики под углом 90 градусов к плоскости колеса и часто используются в трех- или четырехколесных компоновках с некоторыми колесами, установленными под углом 45 градусов. Колеса Меканума устанавливают ролики под углом 45 градусов на каждом колесе, поэтому все четыре колеса идентичны, а платформа остается плоской. На практике компоновки Меканума легче разместить на прямоугольном шасси и обеспечивают более предсказуемую боковую силу, в то время как компоновки всенаправленных колес могут быть более эффективными, когда расположение роликов оптимизировано для определенного направления.
Меканум против опорных и дифференциальных приводов
Опорное колесо пассивно: оно следует за любой силой, которую прилагает шасси, поэтому оно не может позиционировать платформу боком с повторяемой точностью. Дифференциальный привод эффективен на прямых участках, но поворачивает путем скольжения, что изнашивает шины и ограничивает точность стыковки. Колеса Меканума находятся между этими крайностями: они стоят дороже и требуют гладкого пола, но обеспечивают боковое движение и вращение на месте, чего не могут обеспечить ни опорные колеса, ни дифференциальный привод.
Когда колеса Меканума не подходят
Неровные наружные поверхности с стыками, гравием или уклонами, где ролики быстро изнашиваются, а сцепление непостоянно.
Длительное прямолинейное движение, где эффективность важнее маневренности.
Работа на очень высоких скоростях, где переходы контакта роликов могут вызывать вибрацию.
Бюджетные проекты, которым не требуется боковая стыковка.
Руководство по выбору
Выбирайте колесо Меканума, когда маршрут включает узкие проходы, боковую стыковку, вращение на месте или требование фиксированного направления. Выбирайте всенаправленные колеса, когда геометрия шасси и интерфейс конвейера благоприятствуют расположению роликов под углом 90 градусов. Выбирайте опорные колеса или дифференциальный привод, когда пол неровный, путь в основном прямой или бюджет является решающим фактором.
Для платформ Меканума грузоподъемность должна рассчитываться как общая нагрузка платформы, деленная на количество колес, с запасом прочности для динамической передачи. Материал роликов, материал ступицы и уплотнение затем должны соответствовать условиям пола и рабочему циклу.

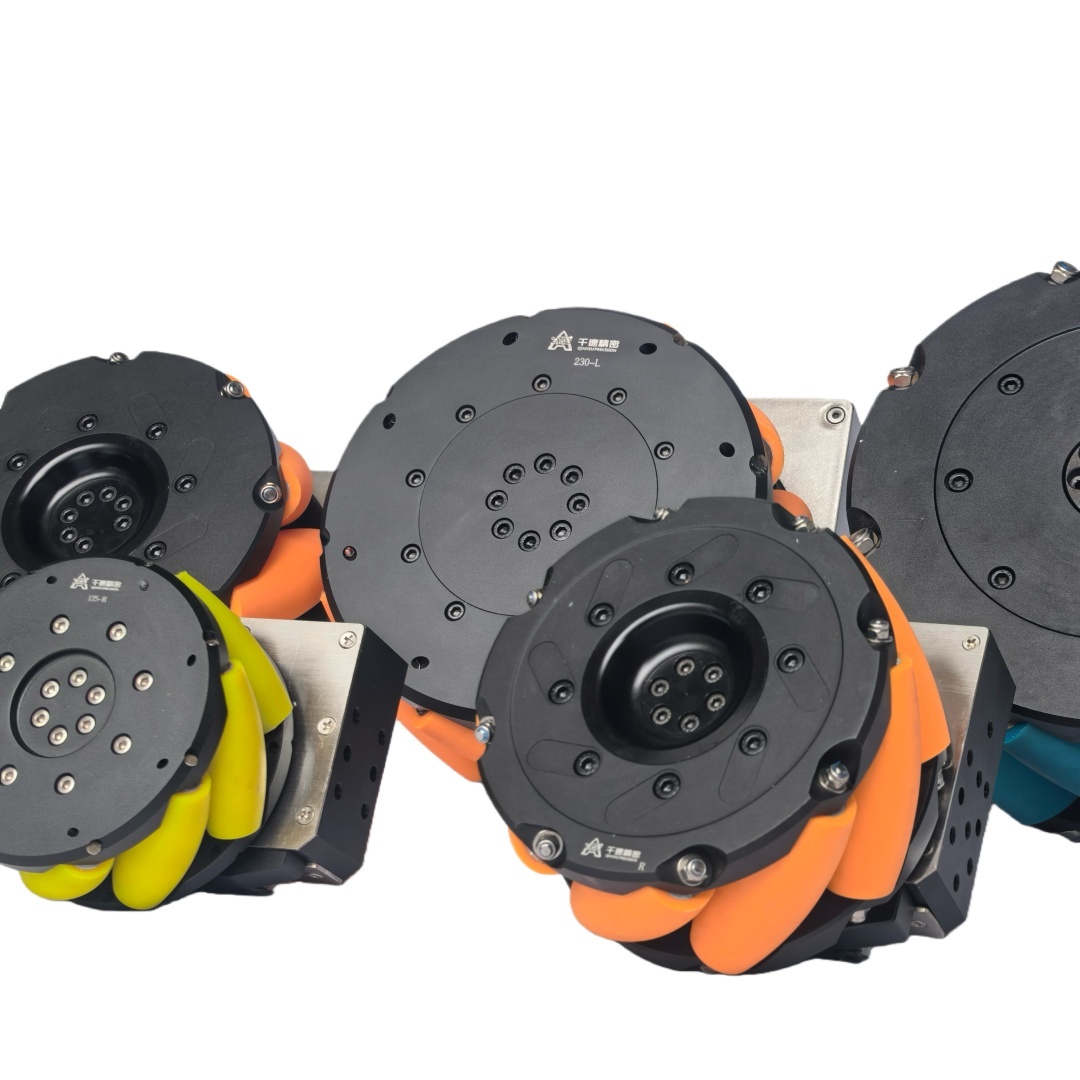

QIANSU поставляет колеса Меканума от 4 до 22 дюймов с вариантами роликов из полиуретана, резины, электропроводящего полиуретана и нержавеющей стали. Поделитесь компоновкой вашего шасси, общей нагрузкой и условиями пола, чтобы получить соответствующую рекомендацию и предложение.
