Mecanum tekerleği aslında ne yapar
Bir mecanum tekerleği, çevresi boyunca tekerlek düzlemine 45 derece açıyla monte edilmiş bir dizi silindirden oluşan geleneksel bir tekerlektir. Her silindir zemine bir açıyla temas eder, bu nedenle tekerlek aynı anda iki yönde kuvvet üretir: tekerleğin yuvarlanma yönü boyunca ve silindir ekseni boyunca yanlara doğru. Dört mecanum tekerleği bağımsız olarak sürüldüğünde, şasi bu kuvvet vektörlerini birleştirebilir ve herhangi bir direksiyon mekanizması olmadan ileri, geri, yanlara veya çapraz olarak hareket edebilir ve yerinde dönebilir.

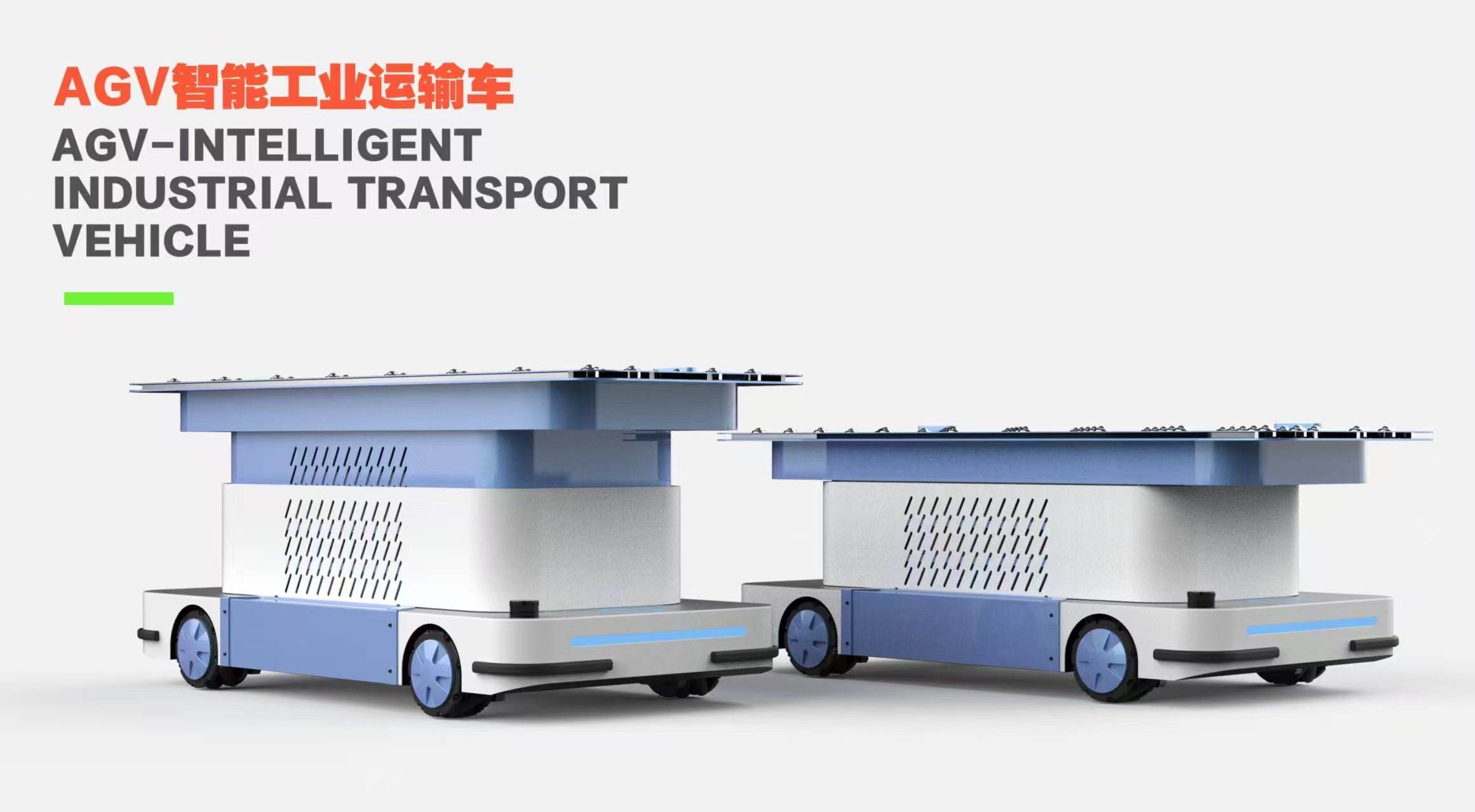

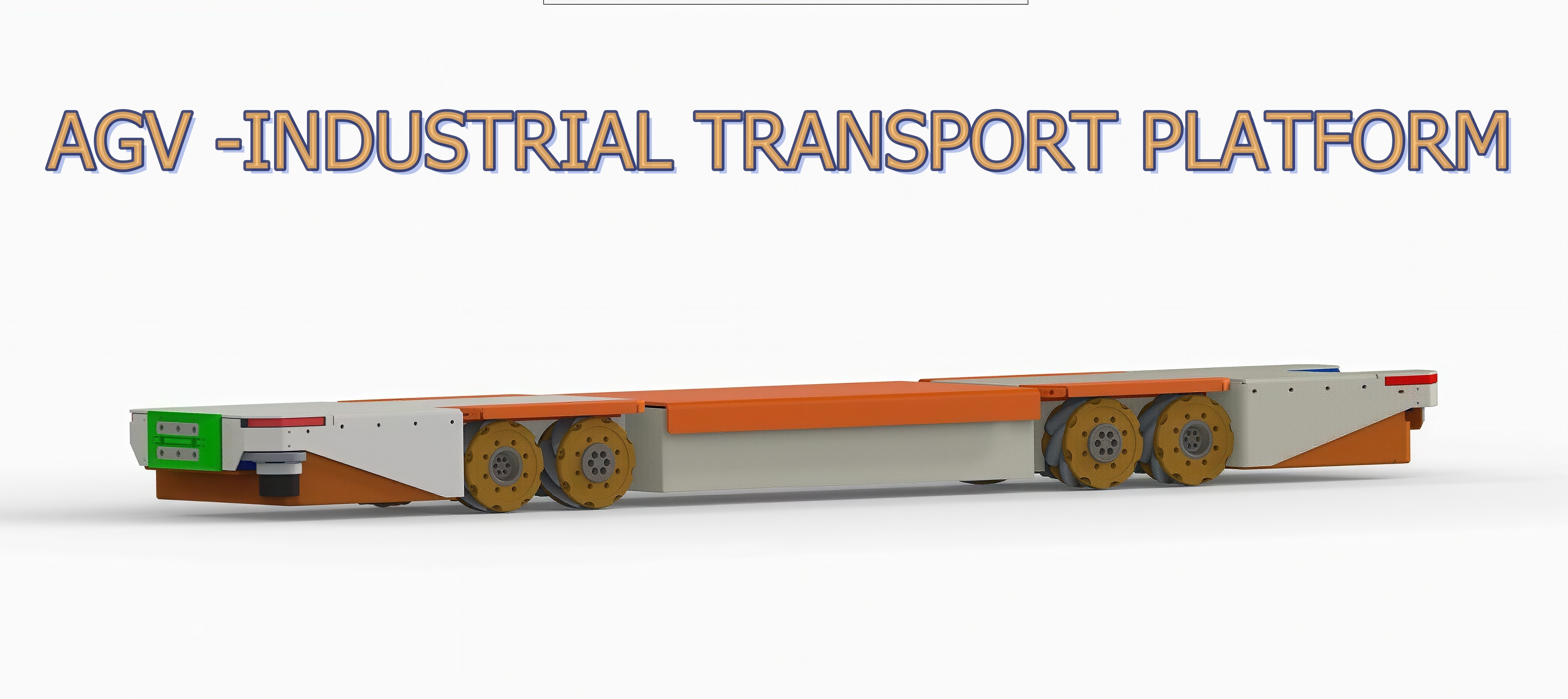

Mecanum tekerleklerinin AGV ve AMR platformlarında yan yana yanaşma, dar koridorlarda çalışma veya seyahat ederken sabit bir yön tutma ihtiyacı duyan yerlerde görünmesinin nedeni bu tek özelliktir. Ancak "omnidireksiyonel" bir çözüm ailesidir ve her biri farklı bir şeyi takas eder. Aşağıda dürüst bir karşılaştırma bulunmaktadır.
Mecanum tekerleklerinin avantajları
Tam 360 derece hareket kabiliyeti: tek bir tekerlek tipinden ileri, geri, yanal, çapraz ve dönme hareketi.
Sıfır dönüş yarıçapı: platform, köşelerini sallamadan kendi merkezi etrafında döner, bu da dar yanaşma alanlarında önemlidir.
Direksiyon aksı yok: yön, tekerlek hızı kombinasyonlarıyla üretilir, bu nedenle şasi kompakt ve mekanik olarak basittir.
Hassas yanal yanaşma: platform, bir konveyöre veya şarj istasyonuna yan yana yaklaşabilir ve konumu küçük artışlarla düzeltebilir.
Düşük güverte yüksekliği: şasinin altında direksiyon mekanizması veya tekerlek ofseti yok, bu da alçak profilli robotlara yardımcı olur.

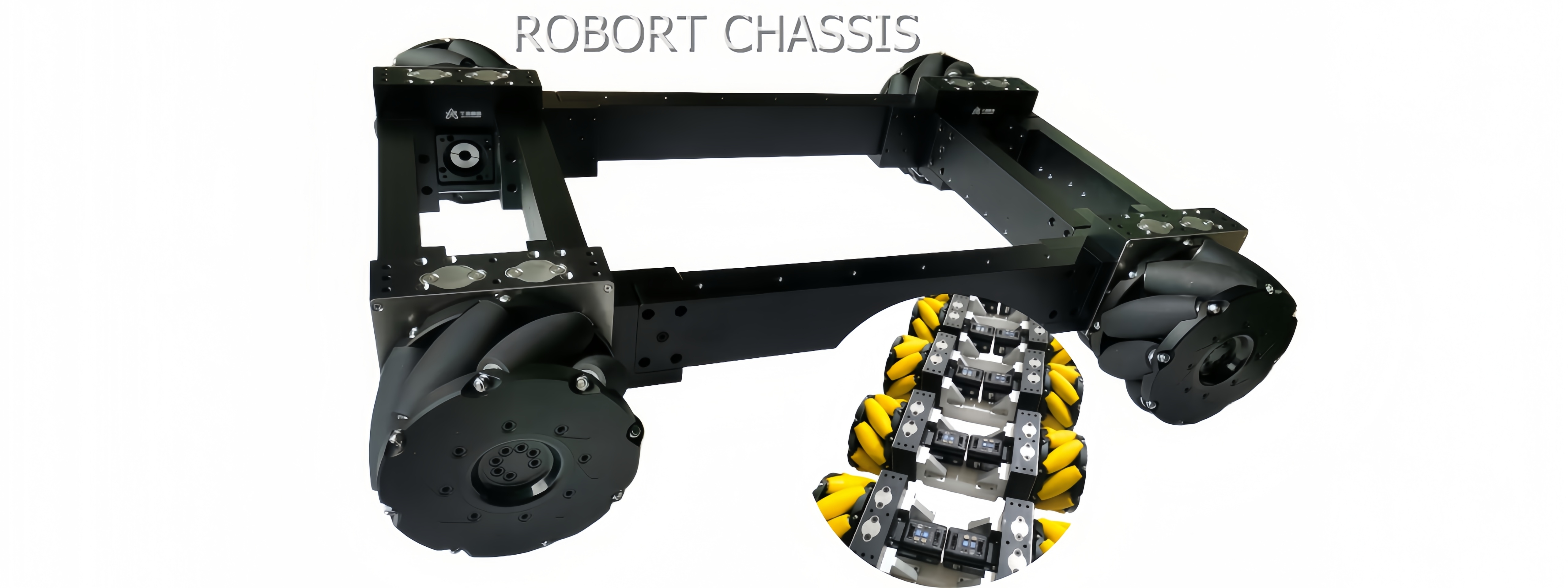

Kararlı dört tekerlek desteği: üç tekerlekli düzenlemelerin aksine, dört mecanum tekerleği yükü yayar ve platformu düz tutar.
Bağımsız tekerlek kontrolü: enkoderlerle birleştirildiğinde, her tekerlek tekrarlanabilir yollar için kapalı döngü kontrol edilebilir.
Yaygın alternatiflerle karşılaştırma
KriterlerMecanum tekerleğiOmni tekerlekDestek / evrensel tekerlekDiferansiyel iki tekerlekli tahrik
Seyahat yönüHerhangi bir yön, artı yerinde dönmeHerhangi bir yön, artı yerinde dönmeİtme veya çekiş kuvvetini takip eder, aktif kontrol yokİleri ve geri, kayarak dönme
Dönüş yarıçapıSıfırSıfırŞasi geometrisine bağlıdırBüyük, lastik sürtünmesiyle
Şasi yüksekliğiDüşük, direksiyon parçası yokDüşük, direksiyon parçası yokDaha yüksek, tekerlek ofseti gerektirirOrta, iki tahrik modülü gerektirir
Tahrik verimliliği45 derecelik silindirlerde bazı kayıp kayıplarıSilindirlerde benzer kayıp kayıplarıPasif, düşük yuvarlanma sürtünmesiDüz seyahatte yüksek
Zemin gereksinimiPürüzsüz, derzsiz yüzeyPürüzsüz, derzsiz yüzeyPürüzlü zeminlere toleranslıOrta, lastik bağımlı
Aşınan parçaSilindirler tüketilebilirSilindirler tüketilebilirTekerlek sırtı ve döner yatakLastik sırtı
Kontrol karmaşıklığıYüksek, kinematiklere sahip dört motorYüksek, kinematiklere sahip dört motorDüşükOrta
Tipik kullanımAGV yanal yanaşma, dar koridorlarAGV ve konveyör transfer hatlarıArabalar, el arabaları, manuel taşımaAMR, depo kamyonları
Mecanum ve omni tekerlekleri karşılaştırması
Her ikisi de omnidireksiyonel hareket sağlar, ancak silindir geometrisi farklıdır. Omni tekerlekler, silindirleri tekerlek düzlemine 90 derece açıyla yerleştirir ve genellikle üç veya dört tekerlekli düzenlemelerde, bazı tekerlekler 45 derece açıyla monte edilmiş olarak kullanılır. Mecanum tekerlekleri, silindirleri her tekerleğe 45 derece açıyla yerleştirir, bu nedenle dört tekerlek de özdeştir ve platform düz kalır. Pratikte, mecanum düzenlemeleri dikdörtgen bir şasiye paketlenmesi daha kolaydır ve daha öngörülebilir yanal kuvvet sağlar, oysa omni düzenlemeleri silindir düzenlemesi belirli bir yöne göre optimize edildiğinde daha verimli olabilir.
Mecanum ve tekerlekler ve diferansiyel tahrik karşılaştırması
Bir tekerlek pasiftir: şasinin uyguladığı herhangi bir kuvveti takip eder, bu nedenle bir platformu tekrarlanabilir doğrulukla yan yana konumlandıramaz. Diferansiyel tahrik düz hatlarda verimlidir ancak lastikleri sürtünen kayarak döner ve yanaşma hassasiyetini sınırlar. Mecanum tekerlekleri bu uç noktalar arasında yer alır: daha pahalıdırlar ve pürüzsüz bir zemin gerektirirler, ancak tekerleklerin veya diferansiyel tahrikin eşleşemediği yanal hareket ve yerinde dönme sağlarlar.
Mecanum tekerleklerinin yanlış seçim olduğu yerler
Silindirlerin hızla aşındığı ve tutuşun tutarsız olduğu, derzli, çakıllı veya eğimli pürüzlü dış yüzeyler.
Verimliliğin manevra kabiliyetinden daha önemli olduğu uzun mesafeli düz seyahat.
Silindir temas geçişlerinin titreşime neden olabileceği çok yüksek hızlı operasyon.
Yanal yanaşma gerektirmeyen bütçe sınırlı projeler.
Seçim rehberi
Rota dar koridorlar, yan yana yanaşma, yerinde dönme veya sabit bir yön gereksinimi içerdiğinde bir mecanum tekerleği seçin. Şasi geometrisi ve konveyör arayüzü 90 derecelik bir silindir düzenini tercih ettiğinde omni tekerlekleri seçin. Zemin pürüzlü ise, yol çoğunlukla düz ise veya bütçe belirleyici faktör ise tekerlekleri veya diferansiyel tahriki seçin.
Mecanum platformları için yük derecesi, dinamik transfer için bir güvenlik marjı ile birlikte toplam platform yükünün tekerlek sayısına bölünmesiyle hesaplanmalıdır. Silindir malzemesi, göbek malzemesi ve sızdırmazlık daha sonra zemin koşullarına ve görev döngüsüne göre eşleştirilmelidir.

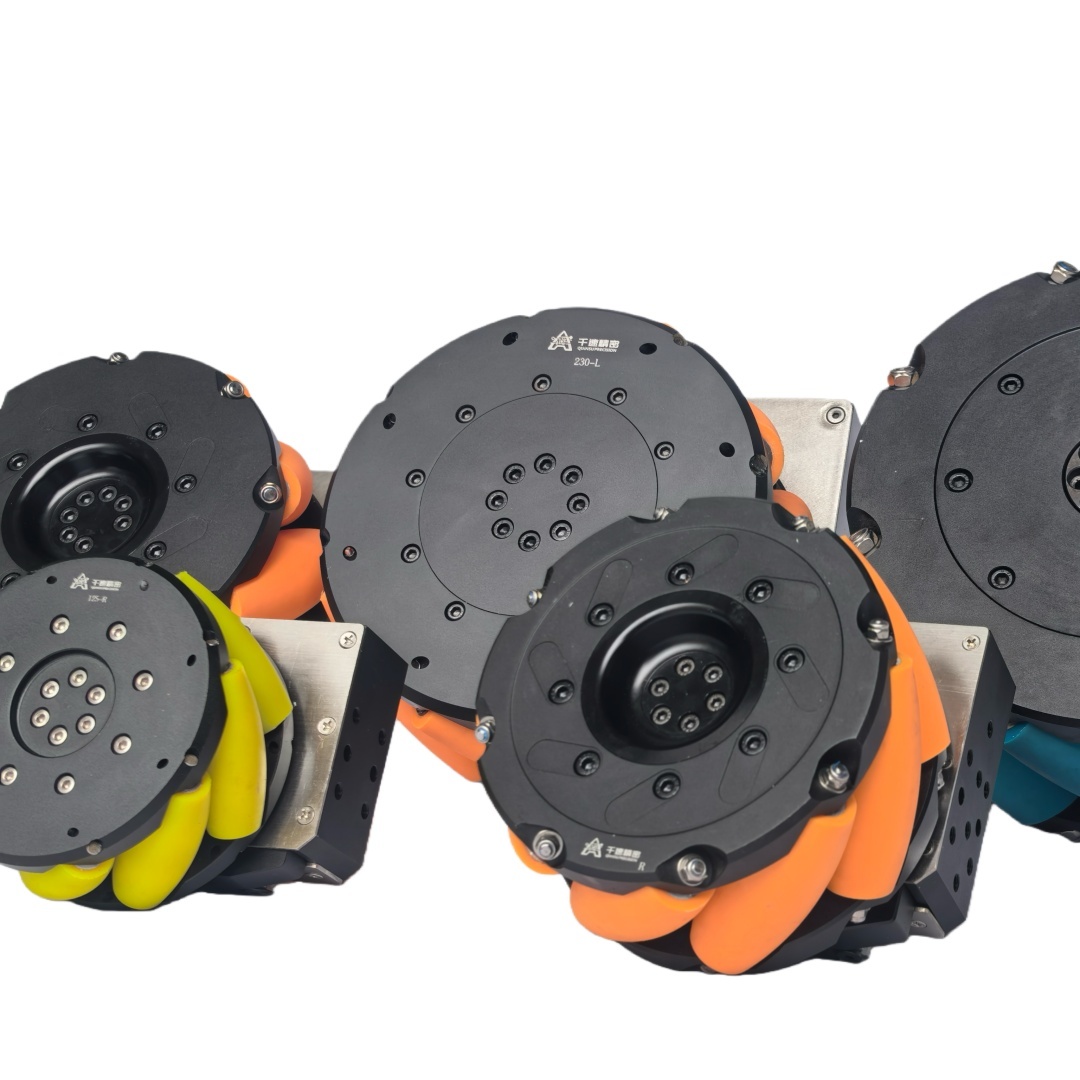

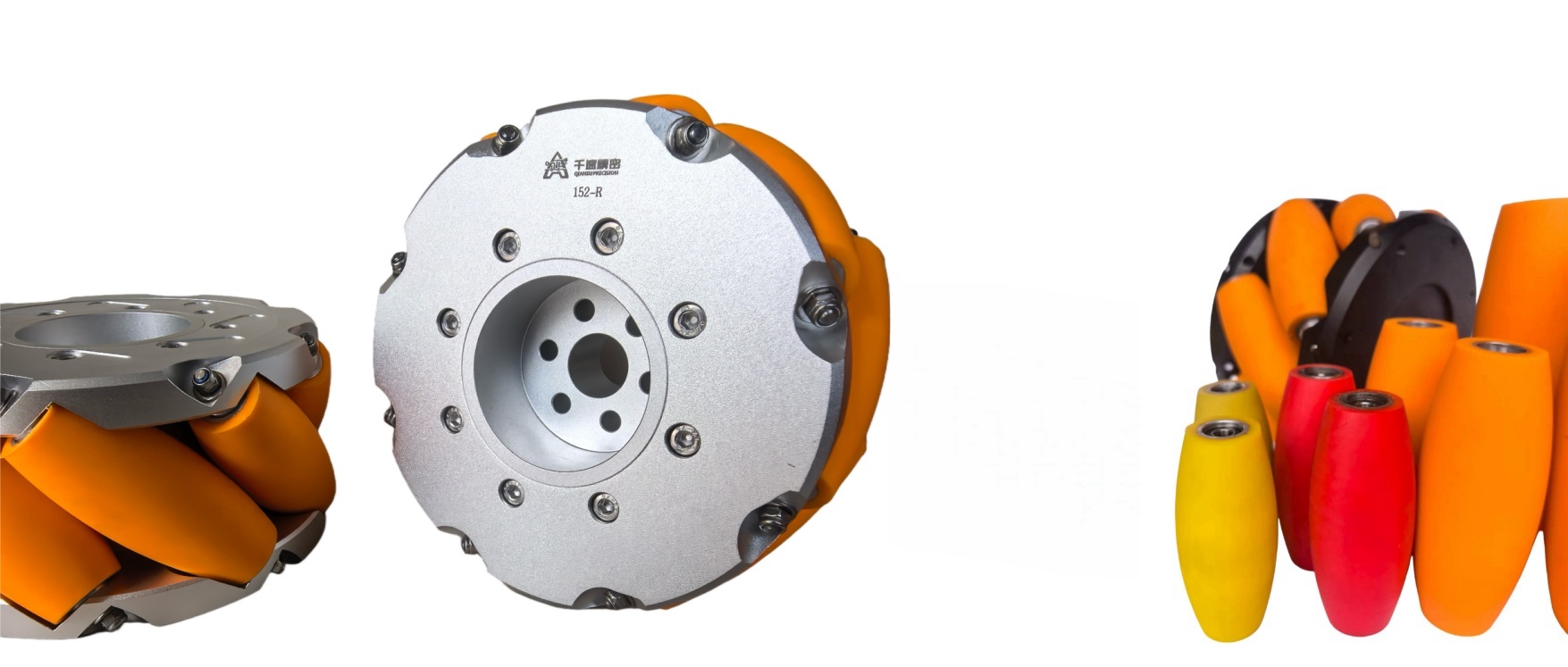

QIANSU, 4 inçten 22 inçe kadar PU, kauçuk, ESD iletken PU ve paslanmaz çelik silindir seçenekleriyle mecanum tekerlekleri tedarik etmektedir. Eşleşen bir öneri ve fiyat teklifi almak için şasi düzeninizi, toplam yükünüzü ve zemin koşullarınızı paylaşın.
