Cosa fa effettivamente una ruota Mecanum
Una ruota Mecanum è una ruota convenzionale con una serie di rulli montati sulla sua circonferenza a 45 gradi rispetto al piano della ruota. Ogni rullo tocca il pavimento con un'angolazione, quindi la ruota produce forza in due direzioni contemporaneamente: lungo la direzione di rotolamento della ruota e lateralmente lungo l'asse del rullo. Quando quattro ruote Mecanum vengono azionate in modo indipendente, il telaio può combinare quei vettori di forza e muoversi in avanti, indietro, lateralmente o diagonalmente, e ruotare sul posto, senza alcun meccanismo di sterzo.

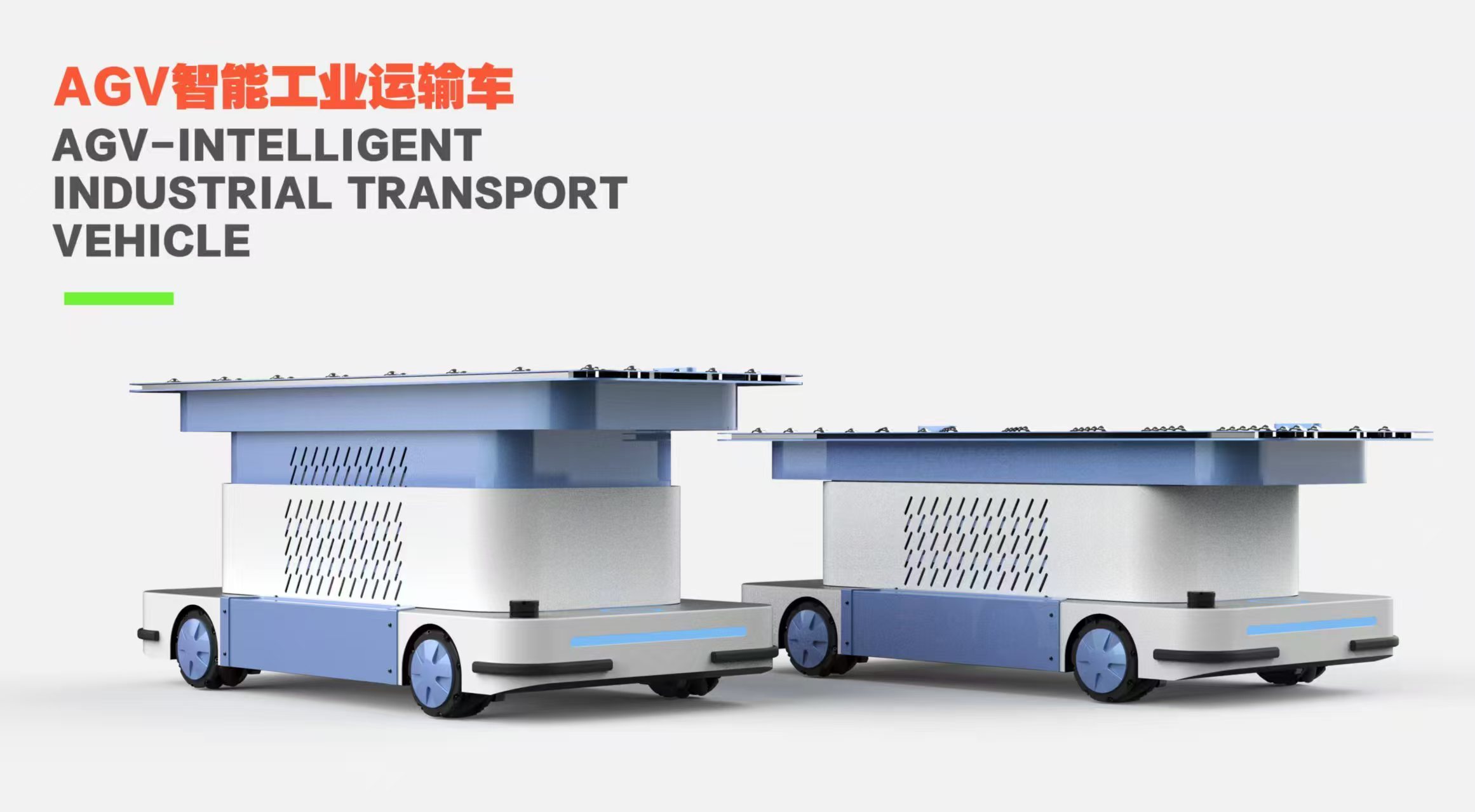

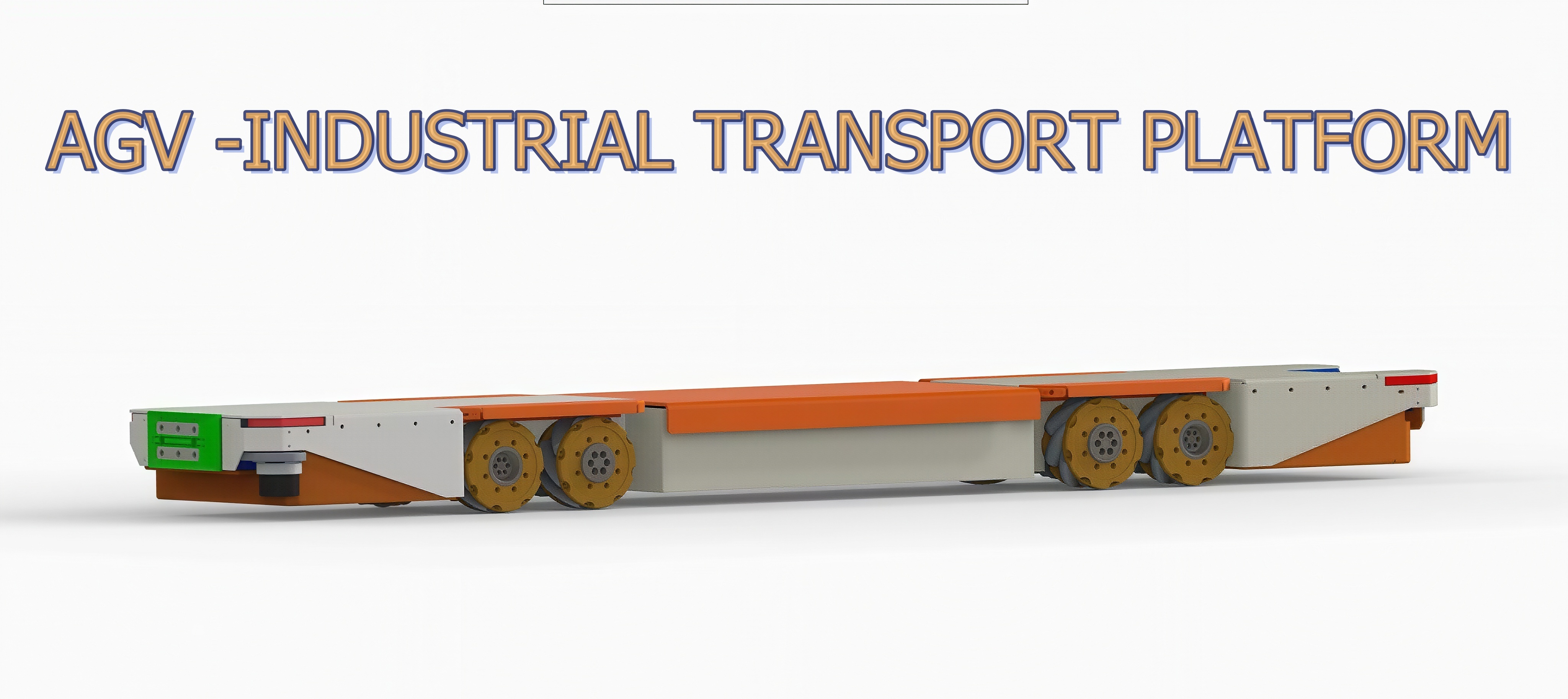

Questa singola proprietà è il motivo per cui le ruote Mecanum compaiono su piattaforme AGV e AMR che devono attraccare lateralmente, lavorare in corsie strette o mantenere una direzione fissa durante il viaggio. Ma "omnidirezionale" è una famiglia di soluzioni, e ognuna scambia qualcosa di diverso. Di seguito è riportato un confronto onesto.
Vantaggi delle ruote Mecanum
Mobilità a 360 gradi: movimento in avanti, indietro, laterale, diagonale e rotazionale da un unico tipo di ruota.
Raggio di sterzata zero: la piattaforma ruota attorno al proprio centro senza oscillare gli angoli, il che è importante in baie di attracco strette.
Nessun asse di sterzo: la direzione è prodotta da combinazioni di velocità delle ruote, quindi il telaio rimane compatto e meccanicamente semplice.
Preciso attracco laterale: la piattaforma può avvicinarsi a un nastro trasportatore o a una stazione di ricarica lateralmente e correggere la posizione con piccoli incrementi.
Bassa altezza del pianale: nessun meccanismo di sterzo o offset della ruota piroettante sotto il telaio, il che aiuta i robot a basso profilo.
Stabile supporto a quattro ruote: a differenza dei layout a tre ruote, quattro ruote Mecanum mantengono il carico distribuito e la piattaforma livellata.
Controllo indipendente delle ruote: combinato con encoder, ogni ruota può essere controllata ad anello chiuso per percorsi ripetibili.
Confronto con alternative comuni
CriteriRuota MecanumRuota OmniRuota piroettante / ruota universaleTrazione differenziale a due ruote
Direzione di marciaQualsiasi direzione, più rotazione sul postoQualsiasi direzione, più rotazione sul postoSegue la forza di spinta o di trazione, nessun controllo attivoAvanti e indietro, sterzata per slittamento
Raggio di sterzataZeroZeroDipende dalla geometria del telaioAmpio, con attrito dello pneumatico
Altezza del telaioBassa, nessuna parte di sterzoBassa, nessuna parte di sterzoPiù alta, necessita di offset della ruota piroettanteMedia, necessita di due moduli di trazione
Efficienza di trazioneAlcune perdite per slittamento sui rulli a 45 gradiPerdite per slittamento simili sui rulliPassiva, basso attrito di rotolamentoAlta su viaggi rettilinei
Requisiti del pavimentoSuperficie liscia, senza giuntureSuperficie liscia, senza giuntureTollerante a pavimenti irregolariModerata, dipende dallo pneumatico
Parte soggetta a usuraI rulli sono consumabiliI rulli sono consumabiliBattistrada della ruota e cuscinetto girevoleBattistrada dello pneumatico
Complessità del controlloAlta, quattro motori con cinematicaAlta, quattro motori con cinematicaBassaMedia
Uso tipicoAttracco laterale AGV, corsie stretteLinee di trasferimento AGV e nastri trasportatoriCarrelli, carrelli, movimentazione manualeAMR, carrelli elevatori da magazzino
Mecanum rispetto alle ruote omni
Entrambe offrono movimento omnidirezionale, ma la geometria dei rulli differisce. Le ruote omni posizionano i rulli a 90 gradi rispetto al piano della ruota e sono spesso utilizzate in layout a tre o quattro ruote con alcune ruote montate a 45 gradi. Le ruote Mecanum posizionano i rulli a 45 gradi su ogni ruota, quindi tutte e quattro le ruote sono identiche e la piattaforma rimane piatta. In pratica, i layout Mecanum sono più facili da integrare su un telaio rettangolare e forniscono una forza laterale più prevedibile, mentre i layout omni possono essere più efficienti quando la disposizione dei rulli è ottimizzata per una direzione specifica.
Mecanum rispetto alle ruote piroettanti e alla trazione differenziale
Una ruota piroettante è passiva: segue qualsiasi forza applicata dal telaio, quindi non può posizionare una piattaforma lateralmente con precisione ripetibile. La trazione differenziale è efficiente sui tratti rettilinei ma sterza per slittamento, il che consuma gli pneumatici e limita la precisione di attracco. Le ruote Mecanum si collocano tra questi estremi: costano di più e richiedono un pavimento liscio, ma forniscono movimento laterale e rotazione sul posto che né le ruote piroettanti né la trazione differenziale possono eguagliare.
Quando le ruote Mecanum sono la scelta sbagliata
Superfici esterne irregolari con giunture, ghiaia o pendenze, dove i rulli si usurano rapidamente e l'aderenza è incoerente.
Viaggi rettilinei a lunga distanza dove l'efficienza è più importante della manovrabilità.
Operazioni ad altissima velocità, dove le transizioni di contatto dei rulli possono introdurre vibrazioni.
Progetti con budget limitato che non necessitano di attracco laterale.
Guida alla selezione
Scegliere una ruota Mecanum quando il percorso include corsie strette, attracco laterale, rotazione sul posto o un requisito di direzione fissa. Scegliere ruote omni quando la geometria del telaio e l'interfaccia del nastro trasportatore favoriscono una disposizione dei rulli a 90 gradi. Scegliere ruote piroettanti o trazione differenziale quando il pavimento è irregolare, il percorso è prevalentemente rettilineo o il budget è il fattore decisivo.
Per le piattaforme Mecanum, il carico nominale dovrebbe essere calcolato come carico totale della piattaforma diviso per il numero di ruote, con un margine di sicurezza per il trasferimento dinamico. Il materiale dei rulli, il materiale del mozzo e la sigillatura dovrebbero quindi essere abbinati alle condizioni del pavimento e al ciclo di lavoro.

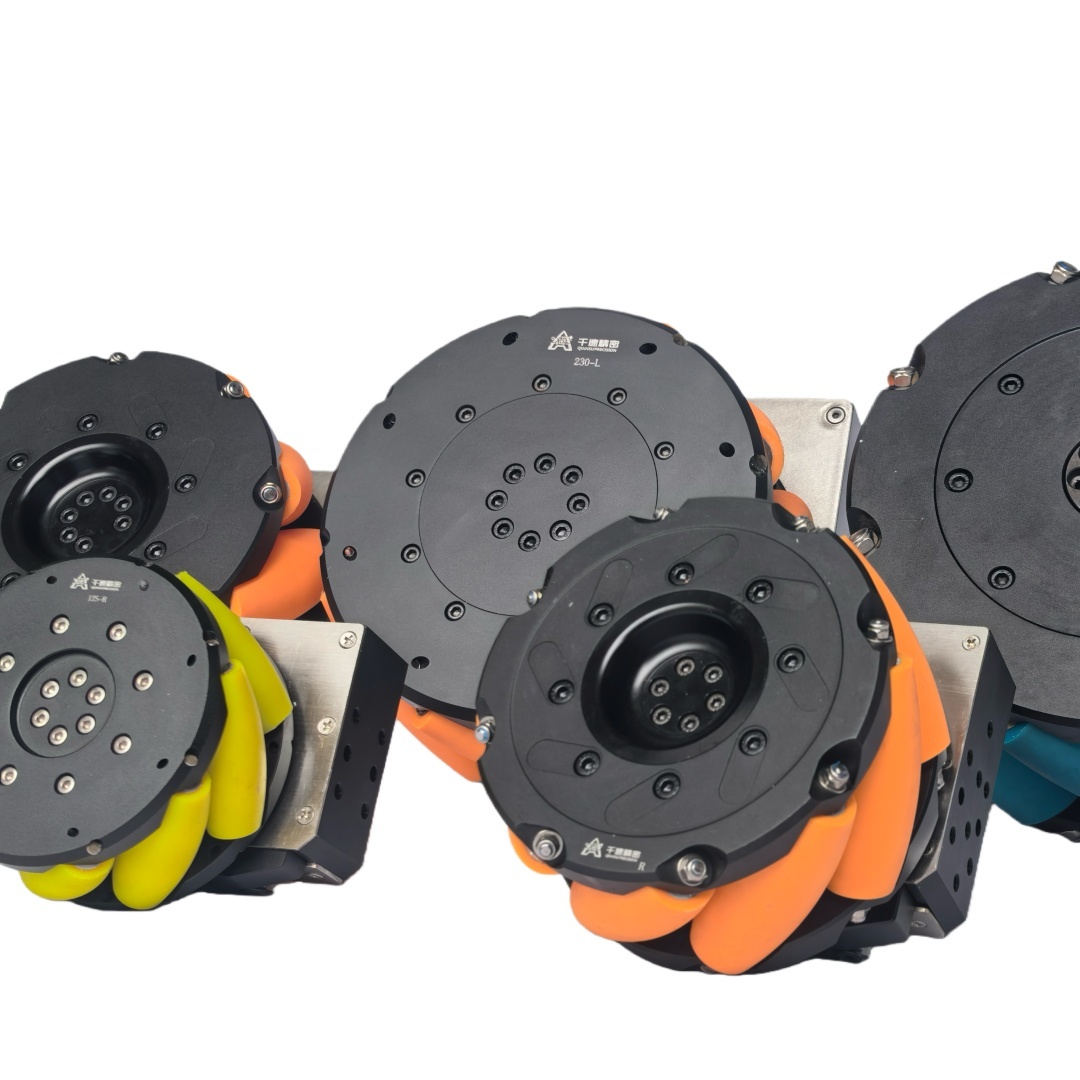

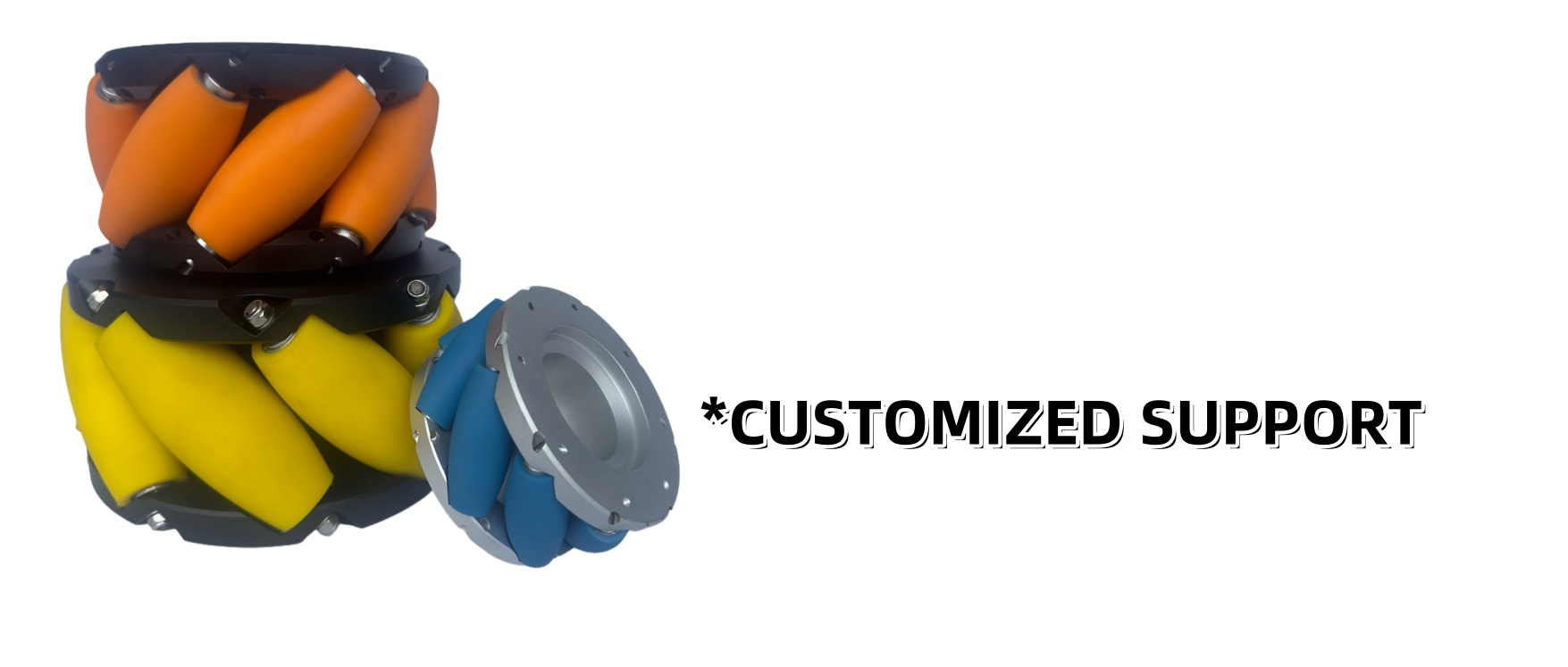

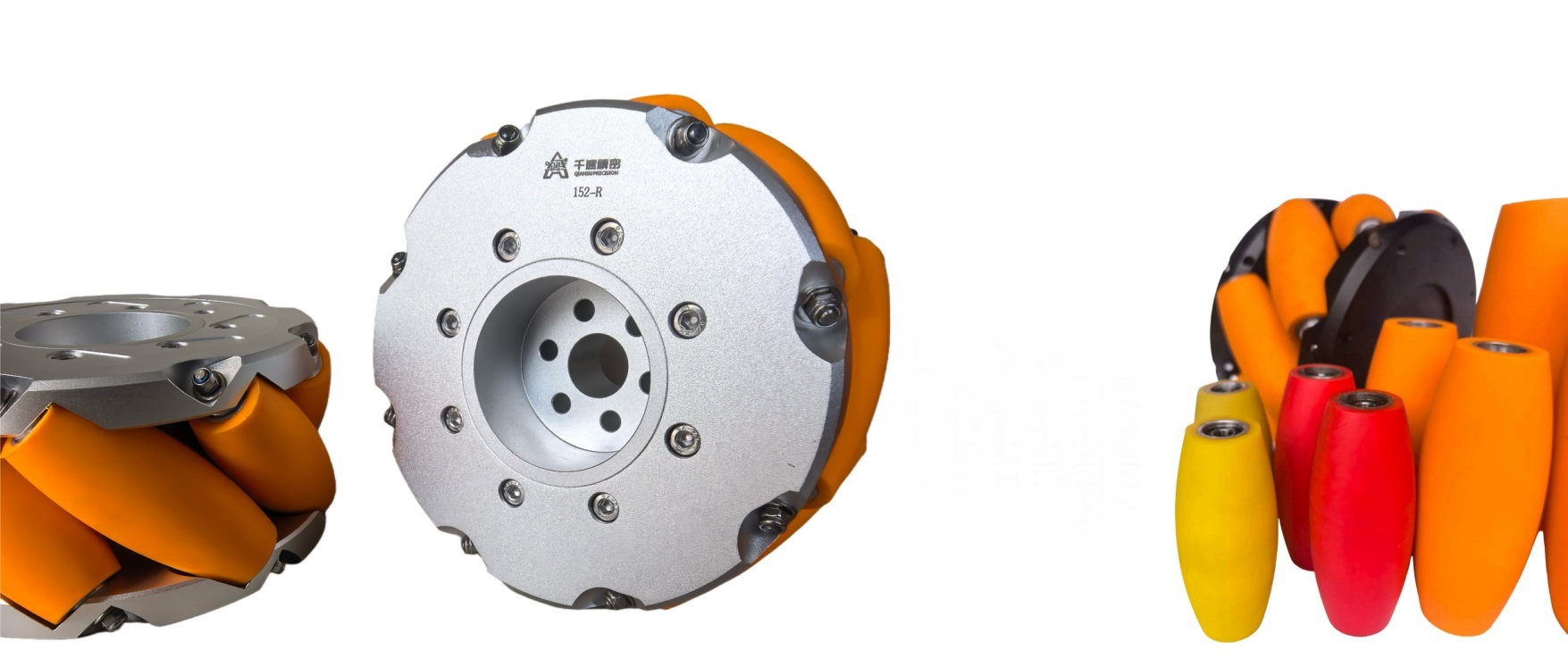

QIANSU fornisce ruote Mecanum da 4 a 22 pollici, con opzioni di rulli in PU, gomma, PU conduttivo ESD e acciaio inossidabile. Condividi il layout del tuo telaio, il carico totale e le condizioni del pavimento per ricevere una raccomandazione e un preventivo personalizzati.
