Co właściwie robi koło mecanum

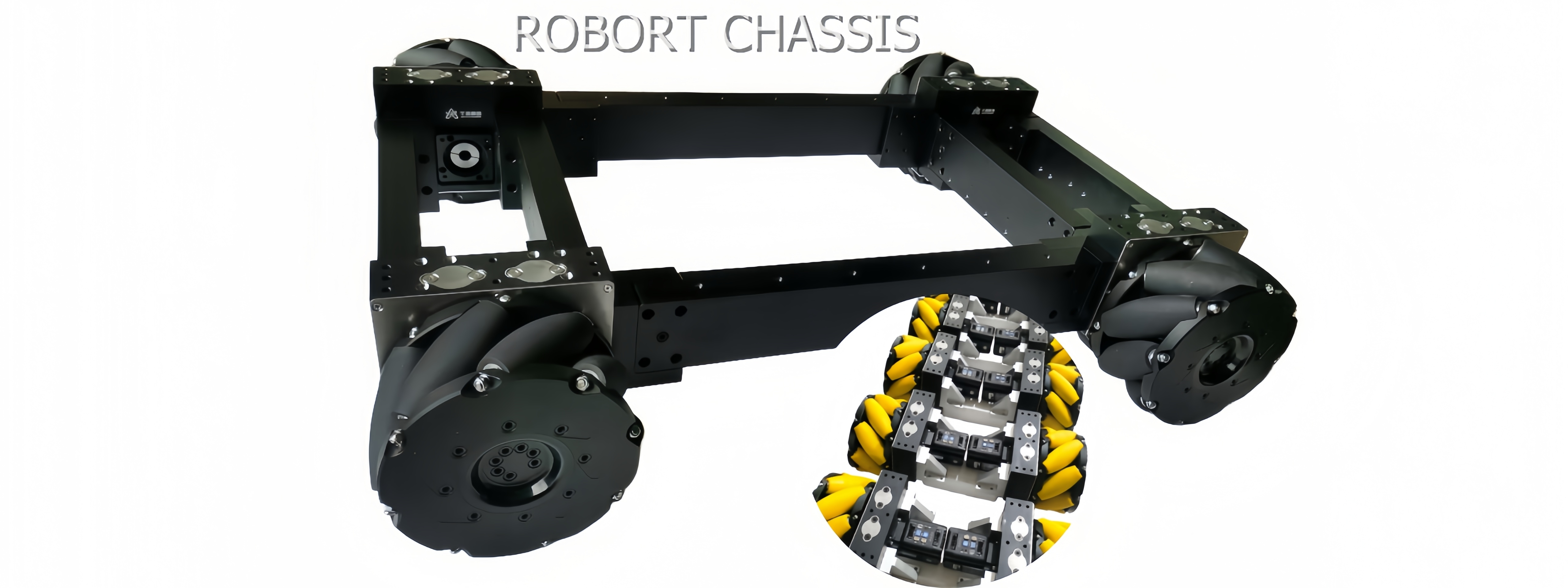

Koło mecanum to konwencjonalne koło z szeregiem rolek zamontowanych na jego obwodzie pod kątem 45 stopni do płaszczyzny koła. Każda rolka dotyka podłogi pod kątem, dzięki czemu koło generuje siłę w dwóch kierunkach jednocześnie: wzdłuż kierunku toczenia koła i w bok wzdłuż osi rolki. Gdy cztery koła mecanum są napędzane niezależnie, podwozie może łączyć te wektory sił i poruszać się do przodu, do tyłu, na boki lub po przekątnej, a także obracać się w miejscu, bez żadnego mechanizmu kierowniczego.

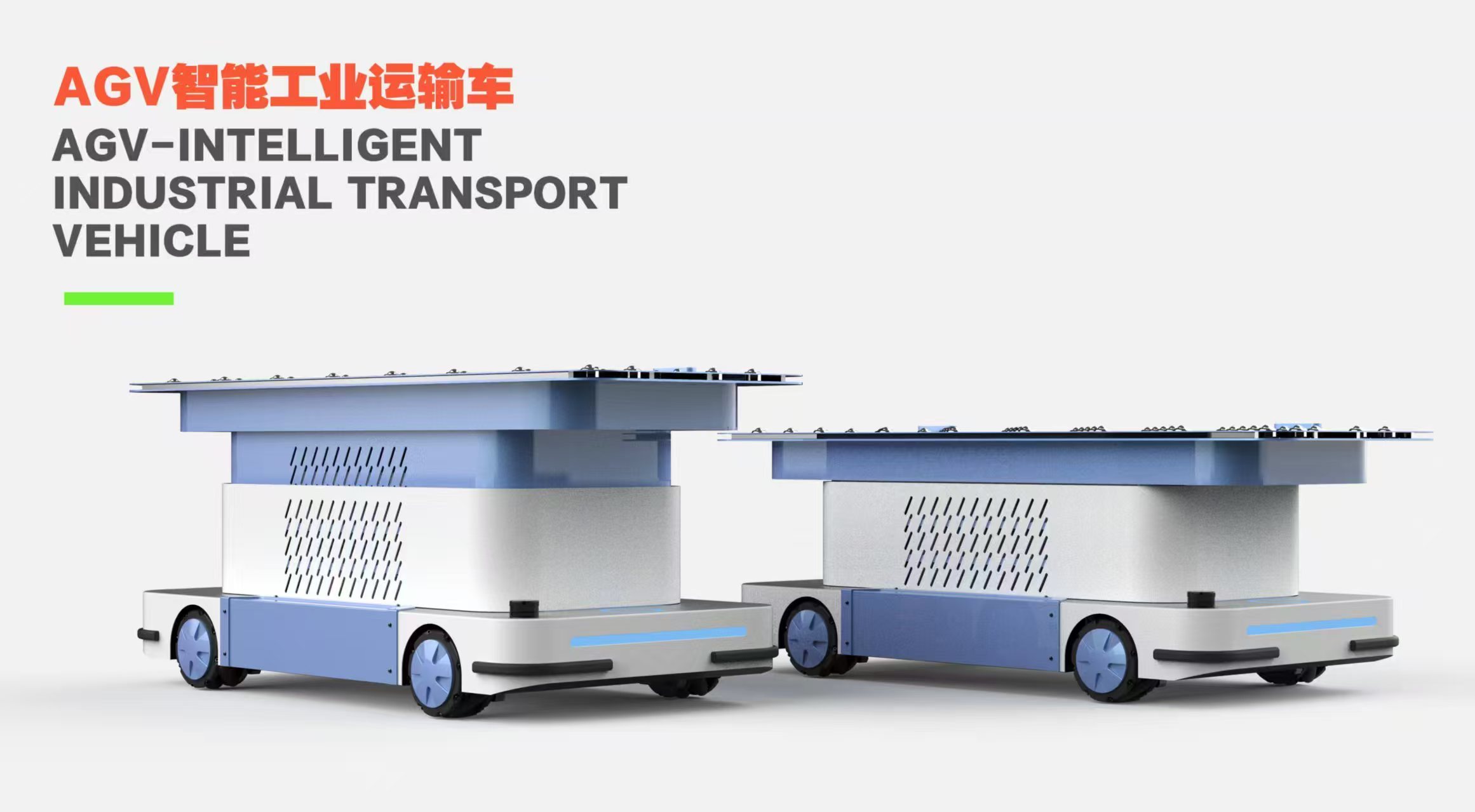

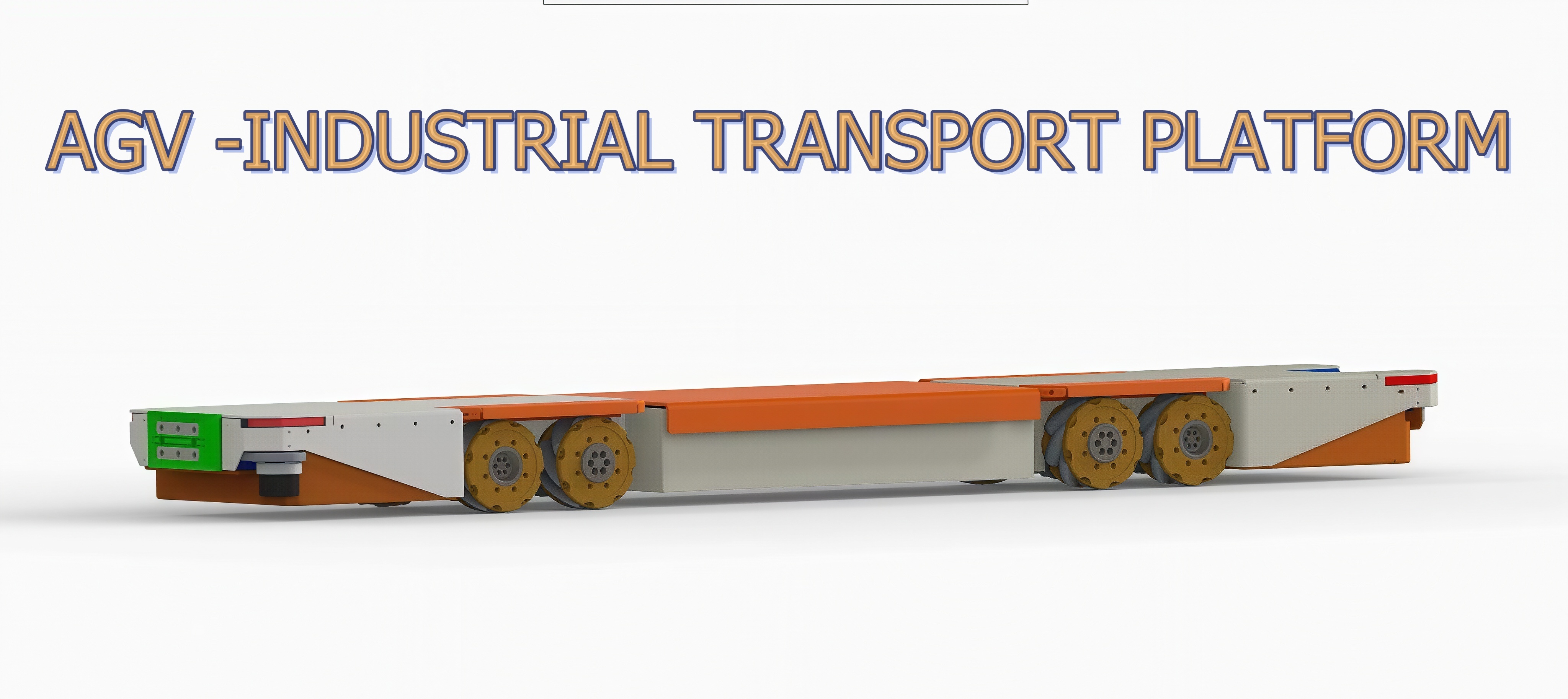

Ta pojedyncza właściwość sprawia, że koła mecanum pojawiają się na platformach AGV i AMR, które muszą dokować na boki, pracować w wąskich korytarzach lub utrzymywać stały kierunek podczas podróży. Ale „wszechkierunkowość” to rodzina rozwiązań, a każde z nich wiąże się z innymi kompromisami. Poniżej znajduje się szczere porównanie.
Zalety kół mecanum
Pełna mobilność 360 stopni: ruch do przodu, do tyłu, boczny, po przekątnej i obrotowy z jednego typu koła.
Zerowy promień skrętu: platforma obraca się wokół własnego środka bez wychylania narożników, co ma znaczenie w ciasnych zatokach dokujących.
Brak osi kierownicy: kierunek jest generowany przez kombinacje prędkości kół, dzięki czemu podwozie pozostaje kompaktowe i mechanicznie proste.
Precyzyjne dokowanie boczne: platforma może zbliżać się do przenośnika lub stacji ładowania na boki i korygować pozycję w małych przyrostach.
Niska wysokość pokładu: brak mechanizmu kierowniczego lub przesunięcia kółka pod ramą, co pomaga robotom o niskim profilu.
Stabilne podparcie czterech kół: w przeciwieństwie do układów z trzema kołami, cztery koła mecanum rozkładają obciążenie i utrzymują platformę w poziomie.
Niezależne sterowanie kołami: w połączeniu z enkoderami, każde koło może być sterowane w pętli zamkniętej dla powtarzalnych ścieżek.
Porównanie z popularnymi alternatywami
KryteriaKoło mecanumKoło omniKoło podporowe / uniwersalneDwukołowy napęd różnicowy
Kierunek jazdyDowolny kierunek, plus obrót w miejscuDowolny kierunek, plus obrót w miejscuPodąża za siłą pchania lub trakcji, brak aktywnego sterowaniaPrzód i tył, skręt przez poślizg
Promień skrętuZeroZeroZależy od geometrii podwoziaDuży, z tarciem opon
Wysokość podwoziaNiski, bez części kierowniczychNiski, bez części kierowniczychWyższy, wymaga przesunięcia kółkaŚredni, wymaga dwóch modułów napędowych
Sprawność napęduNiektóre straty poślizgu na rolkach pod kątem 45 stopniPodobne straty poślizgu na rolkachPasywne, niskie tarcie toczeniaWysokie podczas jazdy na wprost
Wymagania dotyczące podłogiGładka, bezspoinowa powierzchniaGładka, bezspoinowa powierzchniaTolerancyjna na nierówne podłogiUmiarkowane, zależne od opony
Część zużywająca sięRolki są materiałem eksploatacyjnymRolki są materiałem eksploatacyjnymBieżnik koła i łożysko obrotoweBieżnik opony
Złożoność sterowaniaWysoka, cztery silniki z kinematykąWysoka, cztery silniki z kinematykąNiskiŚredni
Typowe zastosowanieDokowanie boczne AGV, wąskie korytarzeLinie transferowe AGV i przenośnikówWózki, taczki, transport ręcznyAMR, wózki magazynowe
Mecanum kontra koła omni
Oba zapewniają ruch wszechkierunkowy, ale geometria rolek jest inna. Koła omni umieszczają rolki pod kątem 90 stopni do płaszczyzny koła i są często używane w układach z trzema lub czterema kołami, z niektórymi kołami zamontowanymi pod kątem 45 stopni. Koła mecanum umieszczają rolki pod kątem 45 stopni na każdym kole, dzięki czemu wszystkie cztery koła są identyczne, a platforma pozostaje płaska. W praktyce układy mecanum są łatwiejsze do zamontowania na prostokątnym podwoziu i zapewniają bardziej przewidywalną siłę boczną, podczas gdy układy omni mogą być bardziej wydajne, gdy układ rolek jest zoptymalizowany pod kątem określonego kierunku.
Mecanum kontra kółka podporowe i napęd różnicowy
Kółko podporowe jest pasywne: podąża za siłą, którą stosuje podwozie, więc nie może precyzyjnie pozycjonować platformy na boki. Napęd różnicowy jest wydajny na prostych odcinkach, ale skręca przez poślizg, co powoduje ścieranie opon i ogranicza precyzję dokowania. Koła mecanum znajdują się między tymi skrajnościami: są droższe i wymagają gładkiej podłogi, ale zapewniają ruch boczny i obrót w miejscu, którego ani kółka podporowe, ani napęd różnicowy nie mogą dorównać.
Kiedy koła mecanum są złym wyborem
Nierówne powierzchnie zewnętrzne ze spoinami, żwirem lub pochyłościami, gdzie rolki szybko się zużywają, a przyczepność jest nierówna.
Długie proste przejazdy, gdzie wydajność jest ważniejsza niż zwrotność.
Operacje z bardzo dużą prędkością, gdzie przejścia styku rolek mogą wprowadzać wibracje.
Projekty z ograniczonym budżetem, które nie wymagają dokowania bocznego.
Wskazówki dotyczące wyboru
Wybierz koło mecanum, gdy trasa obejmuje wąskie korytarze, dokowanie boczne, obrót w miejscu lub wymóg utrzymania stałego kierunku. Wybierz koła omni, gdy geometria podwozia i interfejs przenośnika faworyzują układ rolek pod kątem 90 stopni. Wybierz kółka podporowe lub napęd różnicowy, gdy podłoga jest nierówna, trasa jest w większości prosta lub budżet jest decydującym czynnikiem.
Dla platform mecanum, obciążenie znamionowe powinno być obliczane jako całkowite obciążenie platformy podzielone przez liczbę kół, z marginesem bezpieczeństwa dla transferu dynamicznego. Materiał rolek, materiał piasty i uszczelnienie powinny być następnie dopasowane do warunków podłogi i cyklu pracy.

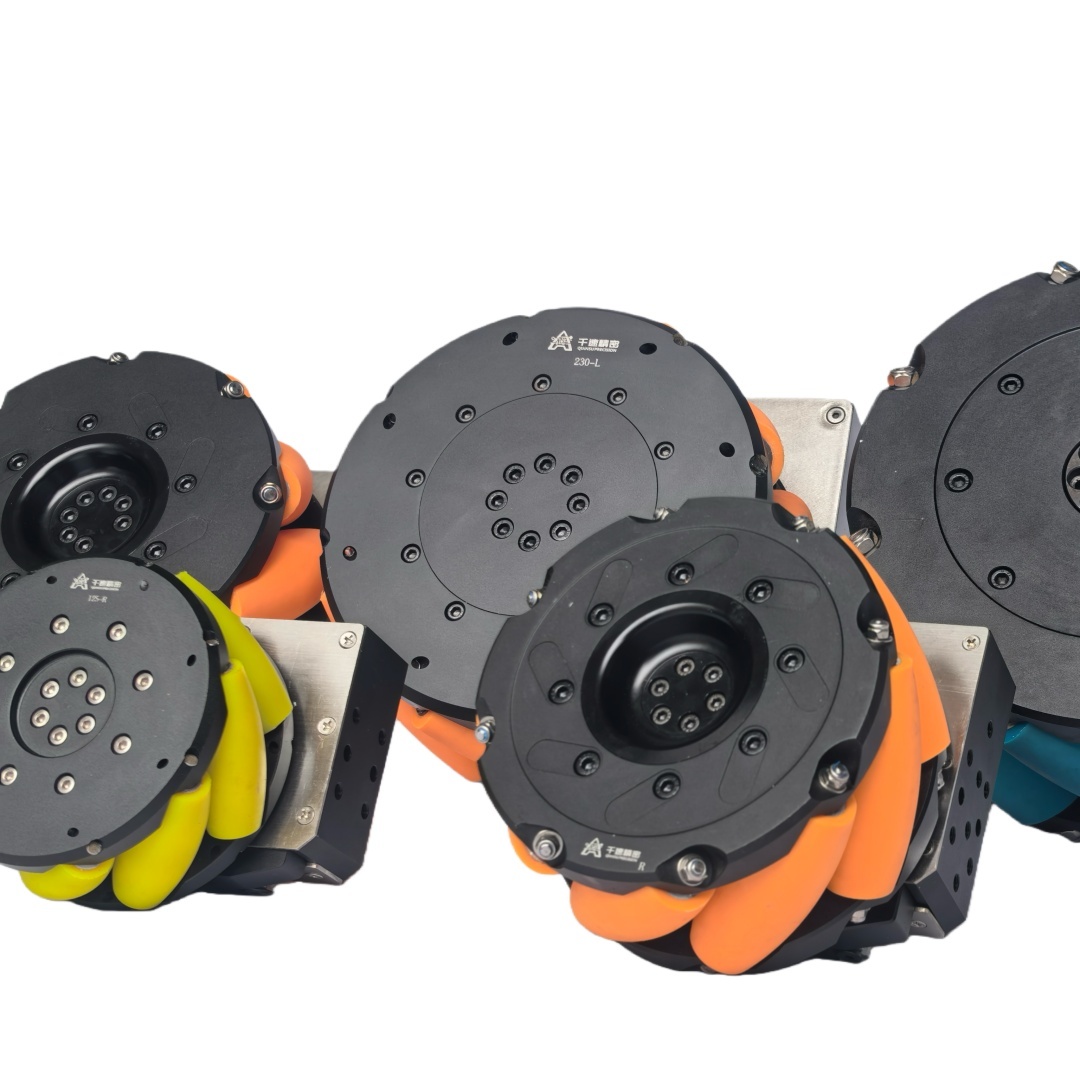

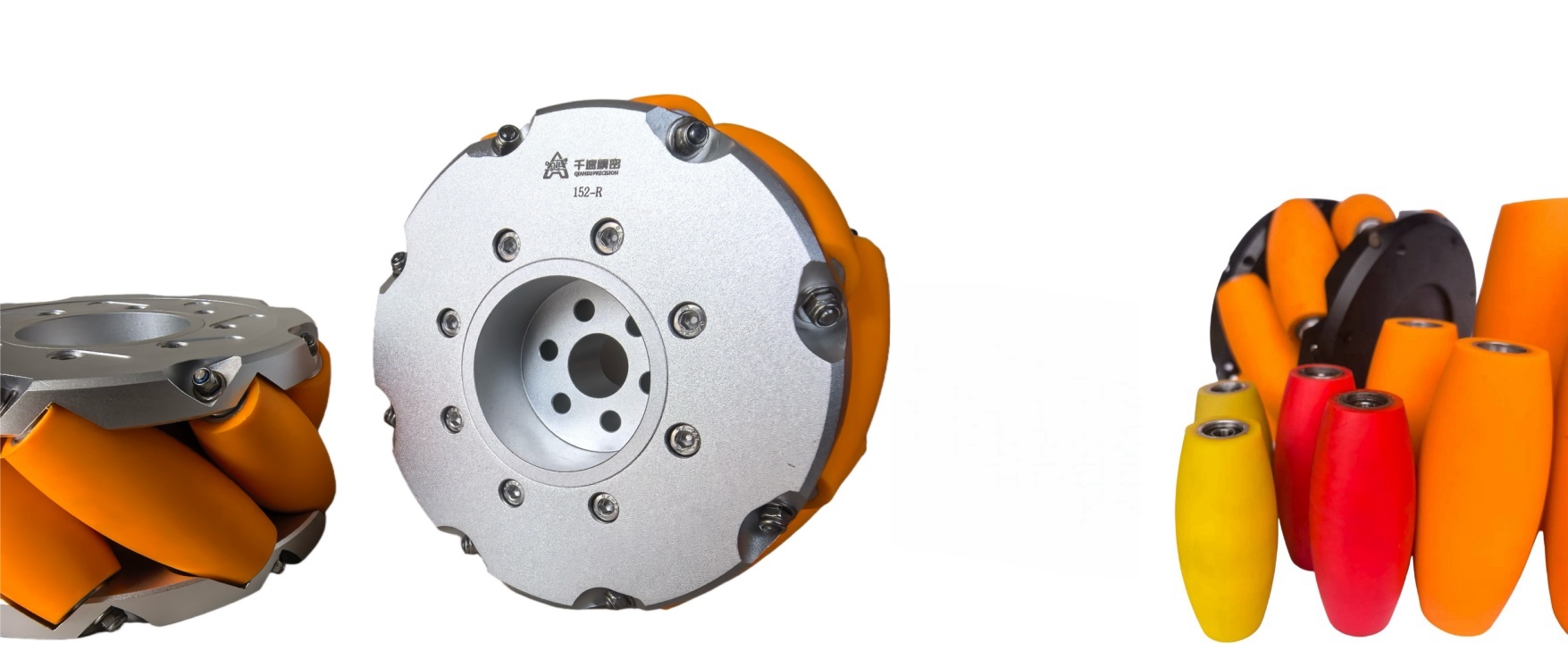

QIANSU dostarcza koła mecanum od 4 do 22 cali, z opcjami rolek PU, gumowych, przewodzących ESD PU i ze stali nierdzewnej. Podziel się układem podwozia, całkowitym obciążeniem i warunkami podłogi, aby otrzymać dopasowaną rekomendację i wycenę.
