O que uma roda mecanum realmente faz

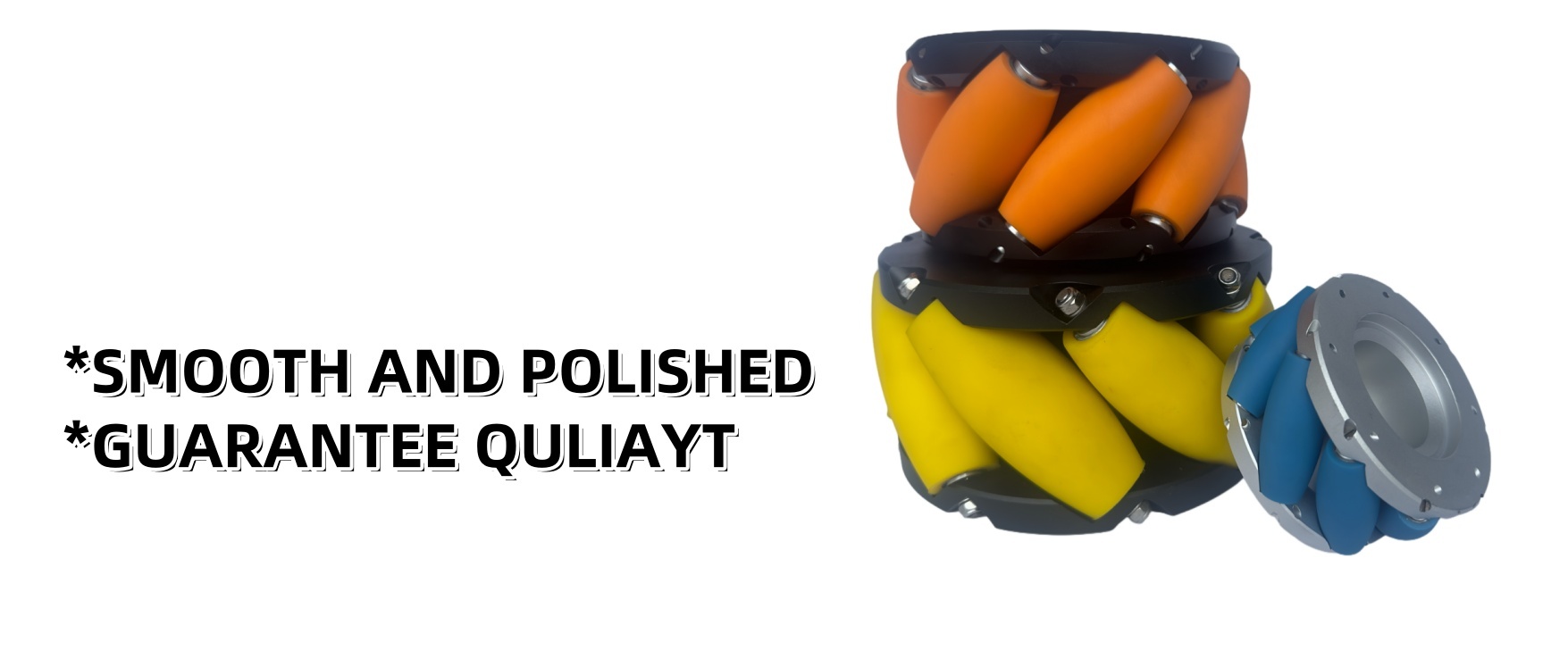

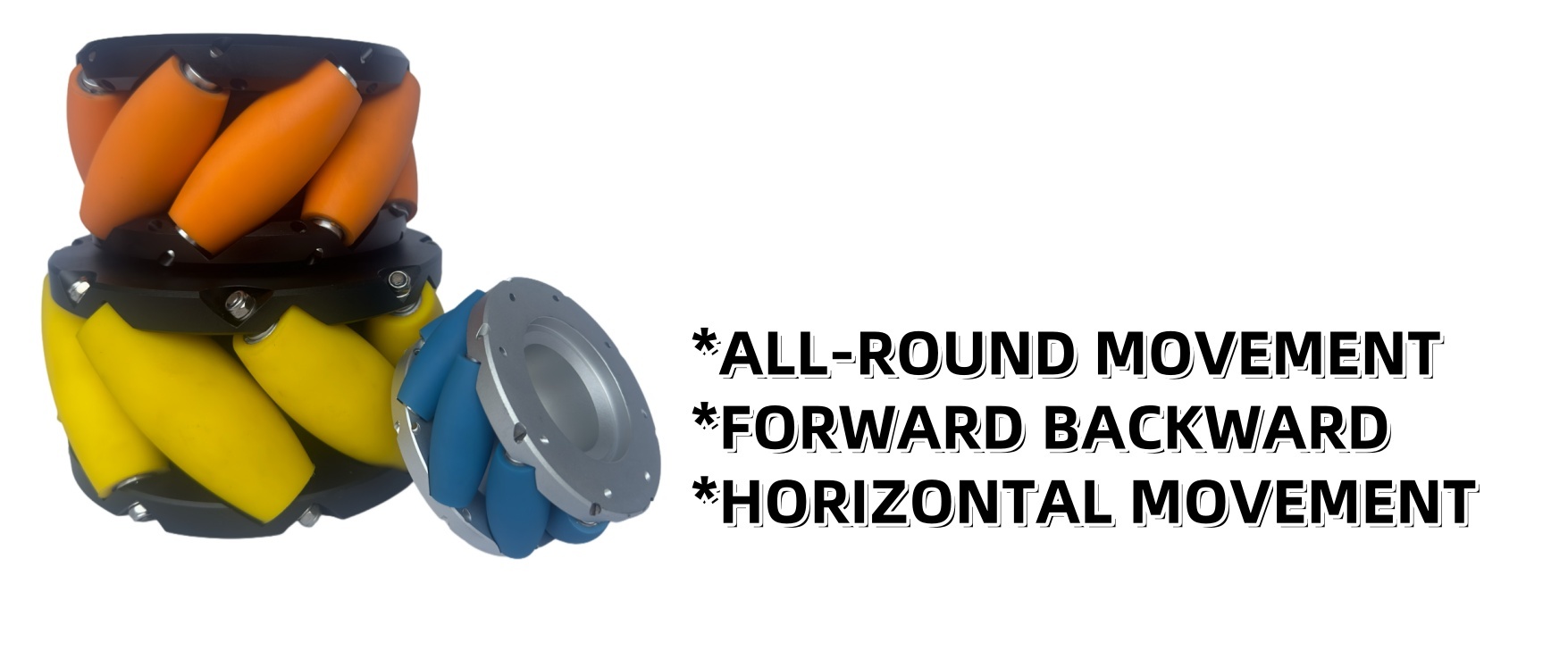

Uma roda mecanum é uma roda convencional com uma série de rolos montados em sua circunferência a 45 graus em relação ao plano da roda. Cada rolo toca o chão em um ângulo, de modo que a roda produz força em duas direções ao mesmo tempo: ao longo da direção de rolamento da roda e lateralmente ao longo do eixo do rolo. Quando quatro rodas mecanum são acionadas independentemente, o chassi pode combinar esses vetores de força e se mover para frente, para trás, lateralmente ou diagonalmente, e girar no lugar, sem nenhum mecanismo de direção.

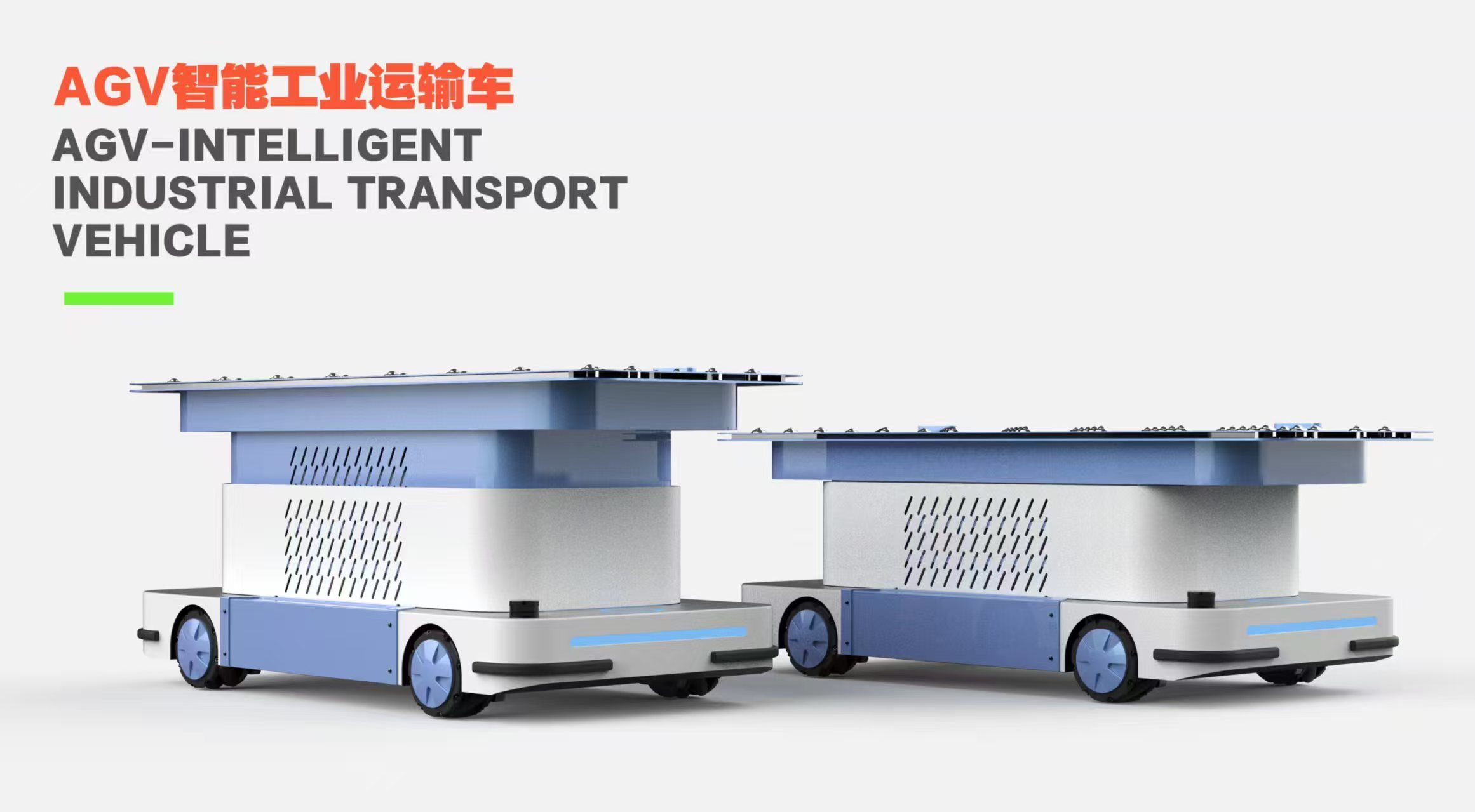

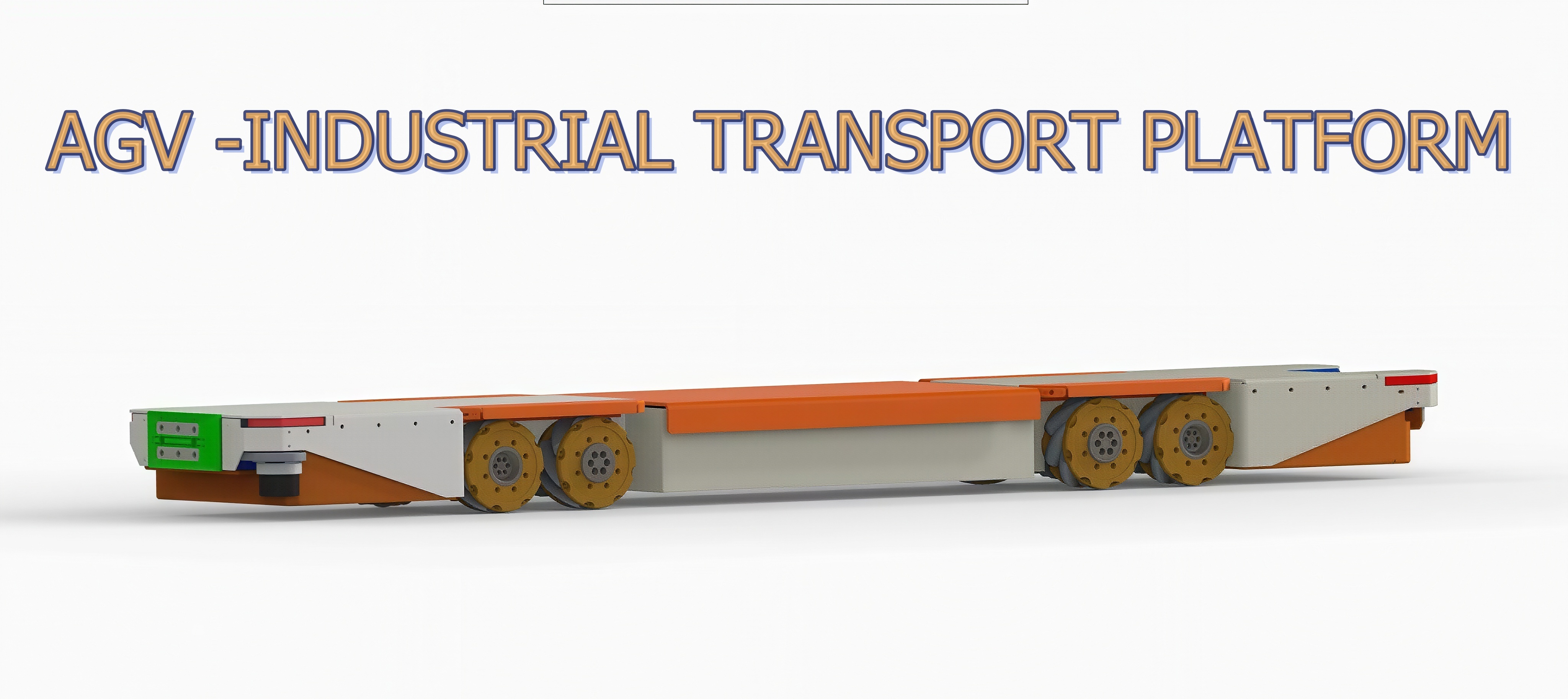

Essa única propriedade é o motivo pelo qual as rodas mecanum aparecem em plataformas AGV e AMR que precisam acoplar lateralmente, trabalhar em corredores estreitos ou manter uma direção fixa durante a viagem. Mas "omnidirecional" é uma família de soluções, e cada uma troca algo diferente. Abaixo está uma comparação honesta.
Vantagens das rodas mecanum
Mobilidade total de 360 graus: movimento para frente, para trás, lateral, diagonal e rotacional de um tipo de roda.
Raio de giro zero: a plataforma gira em torno de seu próprio centro sem balançar seus cantos, o que importa em baias de acoplamento apertadas.
Sem eixo de direção: a direção é produzida por combinações de velocidade das rodas, de modo que o chassi permaneça compacto e mecanicamente simples.
Acoplamento lateral preciso: a plataforma pode se aproximar de um transportador ou estação de carregamento lateralmente e corrigir a posição em pequenos incrementos.
Baixa altura do deck: sem mecanismo de direção ou deslocamento de rodízio sob a estrutura, o que ajuda robôs de perfil baixo.
Suporte estável de quatro rodas: ao contrário de layouts de três rodas, quatro rodas mecanum mantêm a carga distribuída e a plataforma nivelada.
Controle independente das rodas: combinado com encoders, cada roda pode ser controlada em malha fechada para caminhos repetíveis.
Comparação com alternativas comuns
CritériosRoda MecanumRoda OmniRoda / roda universalTração diferencial de duas rodas
Direção de viagemQualquer direção, mais rotação no lugarQualquer direção, mais rotação no lugarSegue a força de empurrão ou tração, sem controle ativoPara frente e para trás, virando por derrapagem
Raio de giroZeroZeroDepende da geometria do chassiGrande, com arrasto do pneu
Altura do chassiBaixa, sem peças de direçãoBaixa, sem peças de direçãoMais alta, precisa de deslocamento do rodízioMédia, precisa de dois módulos de acionamento
Eficiência de acionamentoAlguma perda de deslizamento nos rolos de 45 grausPerda de deslizamento semelhante nos rolosPassivo, baixo atrito de rolamentoAlto em viagens retas
Requisito do pisoSuperfície lisa e sem juntasSuperfície lisa e sem juntasTolerante a pisos irregularesModerado, dependente do pneu
Peça de desgasteOs rolos são consumíveisOs rolos são consumíveisBanda de rodagem da roda e rolamento giratórioBanda de rodagem do pneu
Complexidade de controleAlta, quatro motores com cinemáticaAlta, quatro motores com cinemáticaBaixaMédia
Uso típicoAcoplamento lateral AGV, corredores estreitosLinhas de transferência AGV e transportadorasCarrinhos, carrinhos, manuseio manualAMR, empilhadeiras de armazém
Mecanum versus rodas omni
Ambos fornecem movimento omnidirecional, mas a geometria dos rolos difere. As rodas omni colocam os rolos a 90 graus em relação ao plano da roda e são frequentemente usadas em layouts de três ou quatro rodas com algumas rodas montadas a 45 graus. As rodas mecanum colocam os rolos a 45 graus em cada roda, de modo que todas as quatro rodas são idênticas e a plataforma permanece plana. Na prática, os layouts mecanum são mais fáceis de embalar em um chassi retangular e fornecem força lateral mais previsível, enquanto os layouts omni podem ser mais eficientes quando a disposição dos rolos é otimizada para uma direção específica.
Mecanum versus rodízios e tração diferencial
Um rodízio é passivo: ele segue qualquer força que o chassi aplique, portanto, não pode posicionar uma plataforma lateralmente com precisão repetível. A tração diferencial é eficiente em corridas retas, mas vira por derrapagem, o que arrasta os pneus e limita a precisão do acoplamento. As rodas mecanum ficam entre esses extremos: custam mais e exigem um piso liso, mas fornecem movimento lateral e rotação no lugar que nem os rodízios nem a tração diferencial podem igualar.
Onde as rodas mecanum são a escolha errada
Superfícies externas irregulares com juntas, cascalho ou inclinações, onde os rolos se desgastam rapidamente e a aderência é inconsistente.
Viagens retas de longa distância onde a eficiência é mais importante do que a manobrabilidade.
Operação em velocidades muito altas, onde as transições de contato dos rolos podem introduzir vibração.
Projetos com orçamento limitado que não precisam de acoplamento lateral.
Guia de seleção

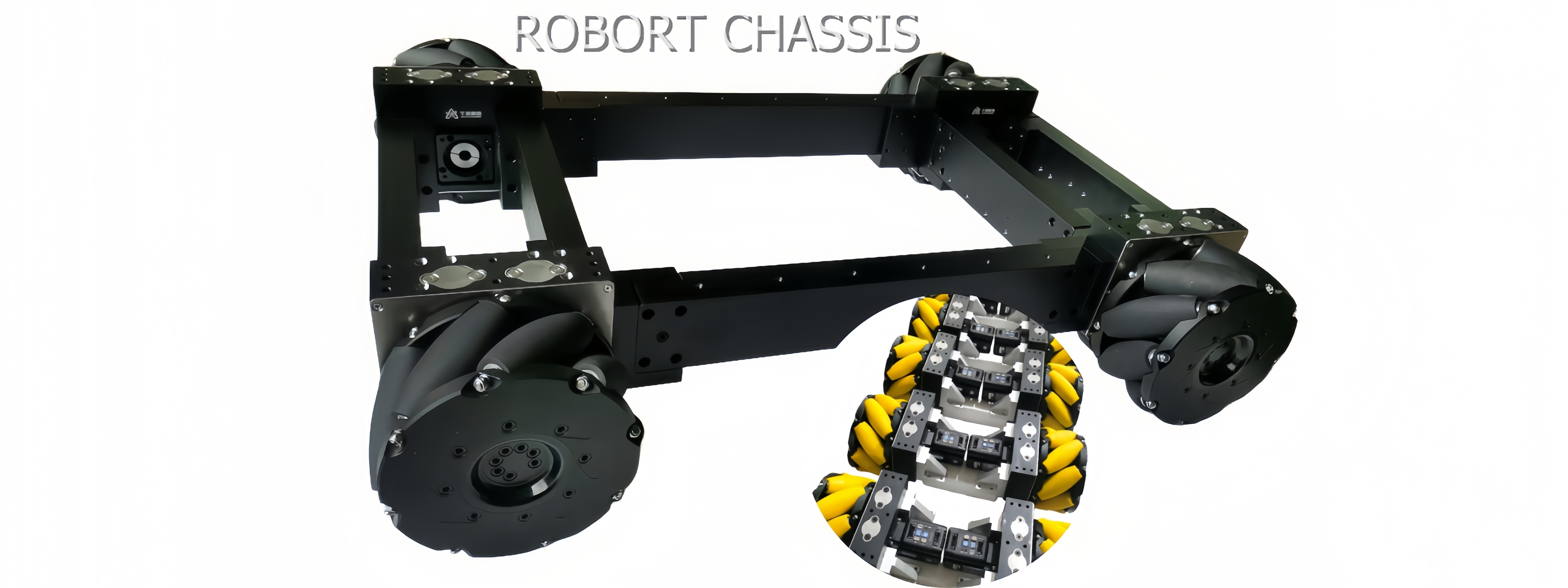

Escolha uma roda mecanum quando a rota incluir corredores estreitos, acoplamento lateral, rotação no lugar ou requisito de direção fixa. Escolha rodas omni quando a geometria do chassi e a interface do transportador favorecerem uma disposição de rolos de 90 graus. Escolha rodízios ou tração diferencial quando o piso for irregular, o caminho for predominantemente reto ou o orçamento for o fator decisivo.
Para plataformas mecanum, a capacidade de carga deve ser calculada como a carga total da plataforma dividida pelo número de rodas, com uma margem de segurança para transferência dinâmica. O material do rolo, o material do cubo e a vedação devem então ser combinados com a condição do piso e o ciclo de trabalho.

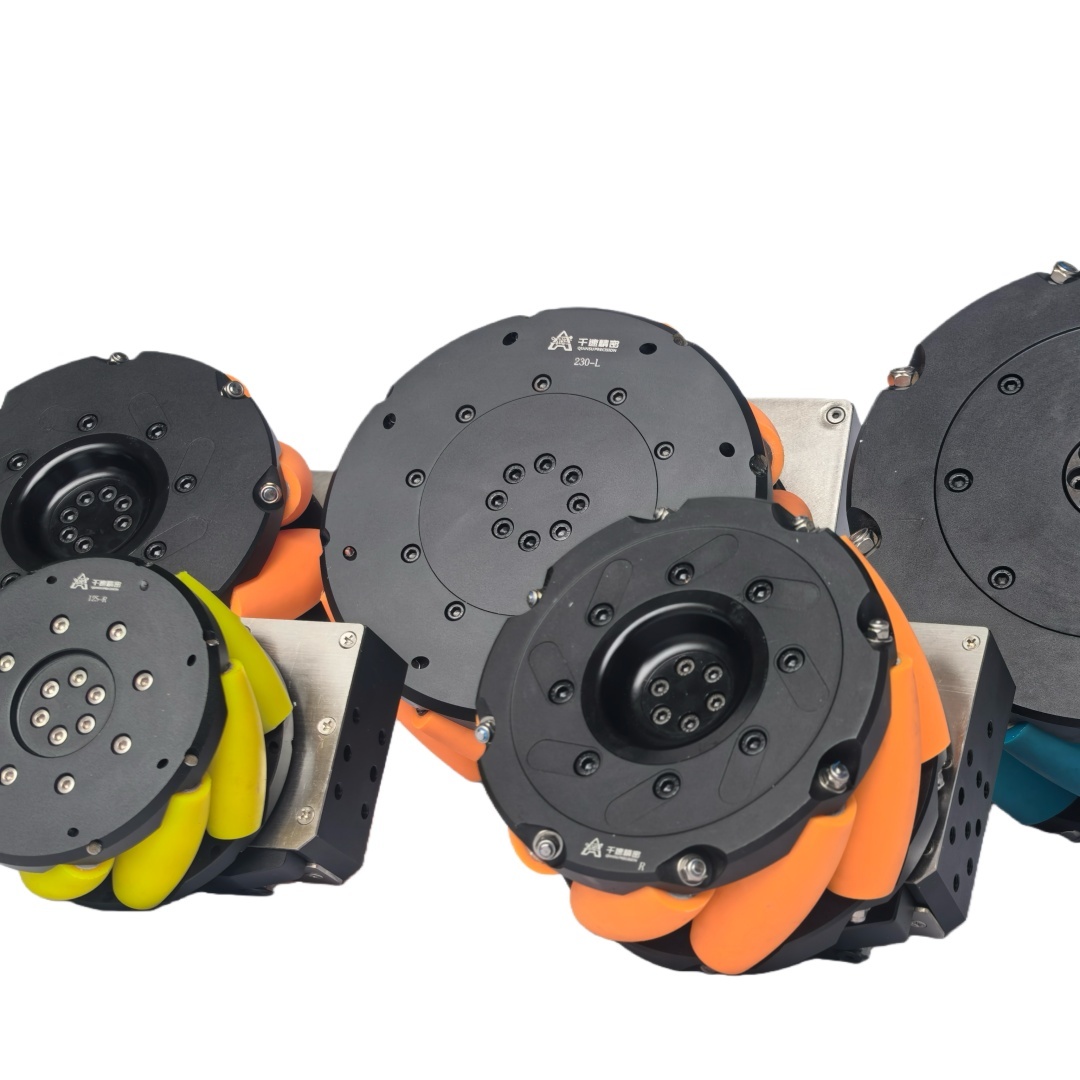

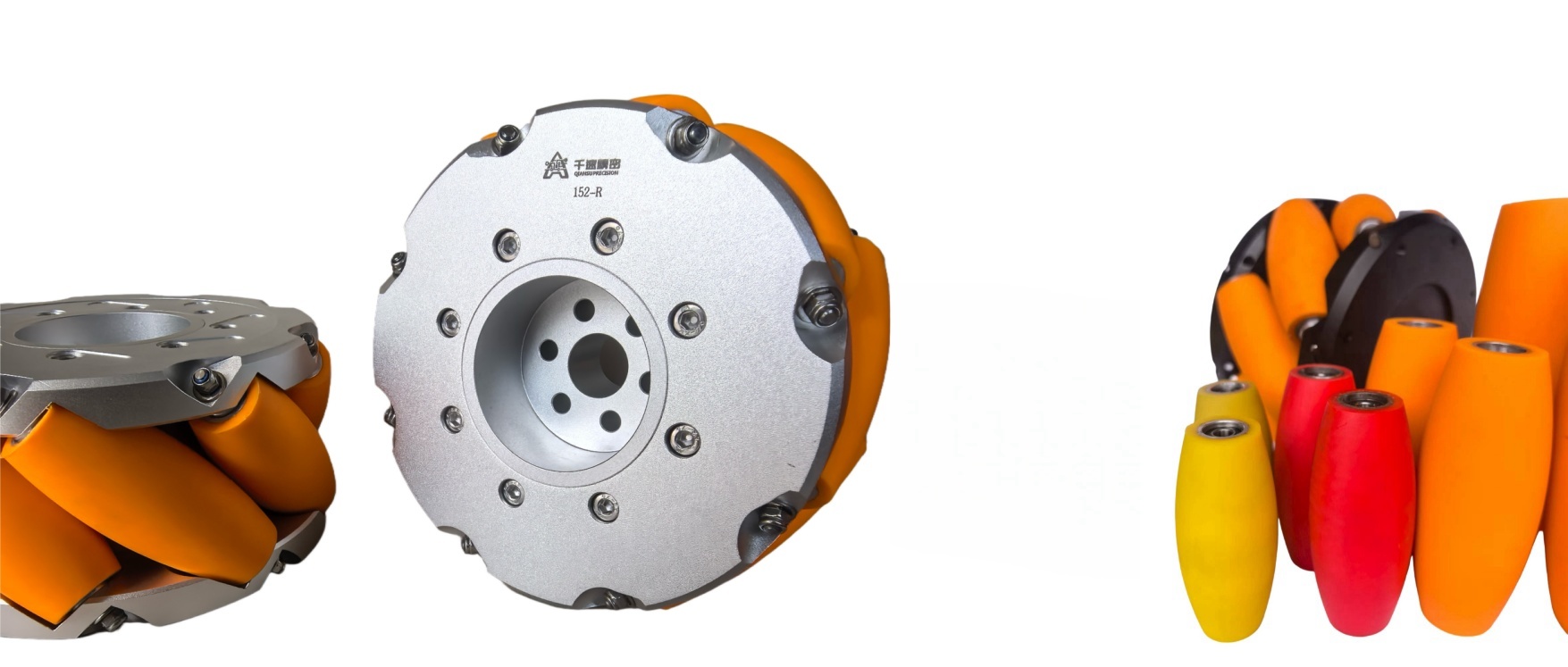

A QIANSU fornece rodas mecanum de 4 a 22 polegadas, com opções de rolos de PU, borracha, PU condutor ESD e aço inoxidável. Compartilhe o layout do seu chassi, carga total e condição do piso para receber uma recomendação e cotação correspondentes.
