Was macht ein Mecanum-Rad eigentlich
Ein Mecanum-Rad ist ein herkömmliches Rad mit einer Reihe von Rollen, die im 45-Grad-Winkel zur Radebene an seinem Umfang montiert sind. Jede Rolle berührt den Boden in einem Winkel, sodass das Rad gleichzeitig Kraft in zwei Richtungen erzeugt: entlang der Rollrichtung des Rades und seitlich entlang der Rollenachse. Wenn vier Mecanum-Räder unabhängig voneinander angetrieben werden, kann das Chassis diese Kraftvektoren kombinieren und sich vorwärts, rückwärts, seitwärts oder diagonal bewegen und an Ort und Stelle drehen, ohne dass ein Lenkmechanismus erforderlich ist.

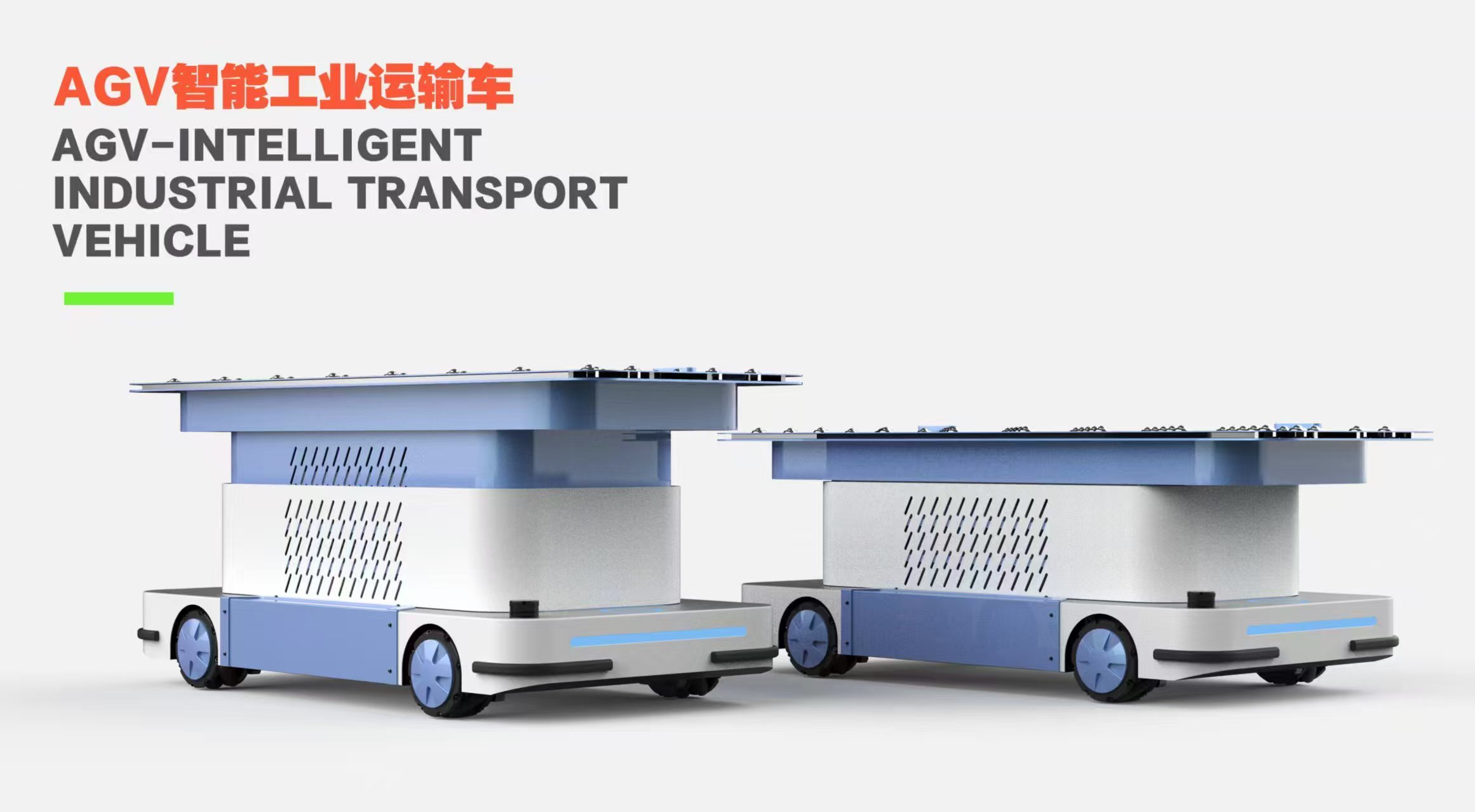

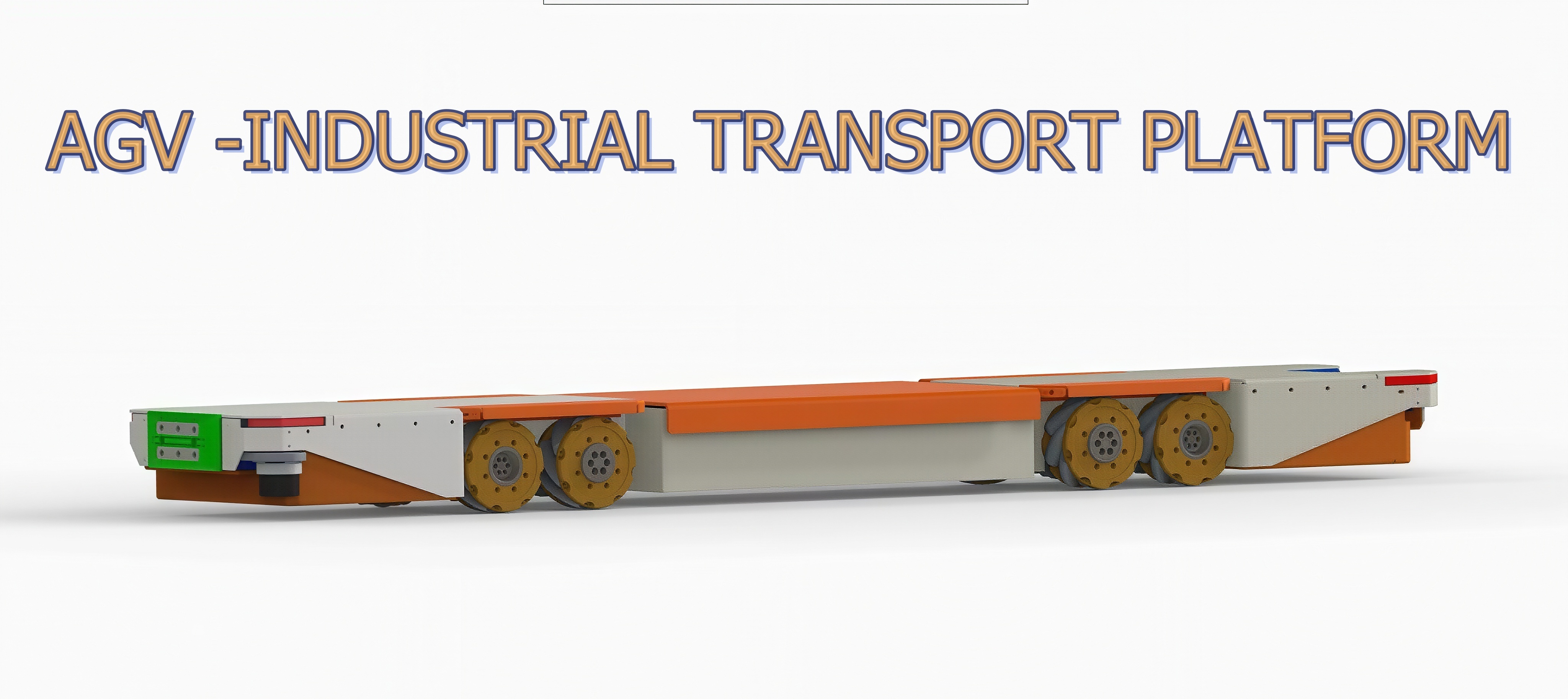

Diese einzige Eigenschaft ist der Grund, warum Mecanum-Räder in AGV- und AMR-Plattformen vorkommen, die seitlich andocken, in engen Gängen arbeiten oder eine feste Ausrichtung beibehalten müssen, während sie sich bewegen. Aber "omnidirektional" ist eine Familie von Lösungen, und jede davon tauscht etwas anderes ein. Unten finden Sie einen ehrlichen Vergleich.
Vorteile von Mecanum-Rädern
Volle 360-Grad-Beweglichkeit: Vorwärts-, Rückwärts-, Seiten-, Diagonal- und Drehbewegung von einem Radtyp.
Null Wendekreis: Die Plattform dreht sich um ihr eigenes Zentrum, ohne ihre Ecken auszuschwenken, was in engen Andockbuchten wichtig ist.
Keine Lenkachse: Die Richtung wird durch Radgeschwindigkeitskombinationen erzeugt, sodass das Chassis kompakt und mechanisch einfach bleibt.
Präzises seitliches Andocken: Die Plattform kann sich seitlich einem Förderband oder einer Ladestation nähern und die Position in kleinen Schritten korrigieren.
Geringe Deckhöhe: Kein Lenkmechanismus oder Nachlaufversatz unter dem Rahmen, was für Roboter mit niedrigem Profil hilfreich ist.
Stabile Vierradunterstützung: Im Gegensatz zu Dreirad-Layouts verteilen vier Mecanum-Räder die Last und halten die Plattform eben.
Unabhängige Radsteuerung: In Kombination mit Encodern kann jedes Rad für wiederholbare Bahnen Closed-Loop-gesteuert werden.
Vergleich mit gängigen Alternativen
KriterienMecanum-RadOmni-RadLenkrolle / UniversalradDifferential-Zweiradantrieb
FahrtrichtungBeliebige Richtung, plus Drehung an Ort und StelleBeliebige Richtung, plus Drehung an Ort und StelleFolgt Schub- oder Traktionskraft, keine aktive SteuerungVorwärts und rückwärts, Drehung durch Schleudern
WendekreisNullNullAbhängig von der Chassis-GeometrieGroß, mit Reifenabrieb
Chassis-HöheNiedrig, keine LenkteileNiedrig, keine LenkteileHöher, benötigt NachlaufversatzMittel, benötigt zwei Antriebsmodule
AntriebseffizienzEinige Schlupfverluste an den 45-Grad-RollenÄhnliche Schlupfverluste an den RollenPassiv, geringe RollreibungHoch bei Geradeausfahrt
BodenanforderungGlatte, fugenlose OberflächeGlatte, fugenlose OberflächeTolerant gegenüber rauen BödenMäßig, reifenabhängig
VerschleißteilRollen sind verbrauchbarRollen sind verbrauchbarRadlauffläche und SchwenklagerReifenlauffläche
SteuerungskomplexitätHoch, vier Motoren mit KinematikHoch, vier Motoren mit KinematikNiedrigMittel
Typische VerwendungAGV seitliches Andocken, enge GängeAGV und Förderband-TransferlinienWagen, Karren, manuelle HandhabungAMR, Lagerstapler
Mecanum im Vergleich zu Omni-Rädern
Beide liefern omnidirektionale Bewegung, aber die Rollengeometrie unterscheidet sich. Omni-Räder platzieren Rollen im 90-Grad-Winkel zur Radebene und werden oft in Drei- oder Vierrad-Layouts verwendet, wobei einige Räder im 45-Grad-Winkel montiert sind. Mecanum-Räder platzieren Rollen im 45-Grad-Winkel an jedem Rad, sodass alle vier Räder identisch sind und die Plattform flach bleibt. In der Praxis lassen sich Mecanum-Layouts leichter auf einem rechteckigen Chassis verpacken und liefern eine vorhersagbarere Seitenkraft, während Omni-Layouts effizienter sein können, wenn die Rollenanordnung für eine bestimmte Richtung optimiert ist.
Mecanum im Vergleich zu Lenkrollen und Differentialantrieb
Eine Lenkrolle ist passiv: Sie folgt jeder Kraft, die das Chassis aufbringt, und kann daher eine Plattform nicht mit wiederholbarer Genauigkeit seitlich positionieren. Der Differentialantrieb ist auf geraden Strecken effizient, dreht sich aber durch Schleudern, was Reifen abreibt und die Dockpräzision einschränkt. Mecanum-Räder liegen zwischen diesen Extremen: Sie sind teurer und erfordern einen glatten Boden, aber sie liefern Seitenbewegung und Drehung an Ort und Stelle, die weder Lenkrollen noch Differentialantrieb bieten können.
Wo Mecanum-Räder die falsche Wahl sind
Raue Außenflächen mit Fugen, Kies oder Gefällen, wo die Rollen schnell verschleißen und der Grip inkonsistent ist.
Langstrecken-Geradeausfahrt, bei der die Effizienz wichtiger ist als die Manövrierfähigkeit.
Sehr Hochgeschwindigkeitsbetrieb, bei dem Rollenkontaktübergänge Vibrationen verursachen können.
Budgetbeschränkte Projekte, die kein seitliches Andocken benötigen.
Auswahlhilfe
Wählen Sie ein Mecanum-Rad, wenn die Route enge Gänge, seitliches Andocken, Drehung an Ort und Stelle oder eine feste Ausrichtung erfordert. Wählen Sie Omni-Räder, wenn die Chassis-Geometrie und die Förderbandschnittstelle ein 90-Grad-Rollenlayout bevorzugen. Wählen Sie Lenkrollen oder Differentialantrieb, wenn der Boden rau ist, der Weg hauptsächlich gerade ist oder das Budget der entscheidende Faktor ist.
Für Mecanum-Plattformen sollte die Tragfähigkeit als Gesamtplattformlast geteilt durch die Anzahl der Räder mit einem Sicherheitsspielraum für die dynamische Übertragung berechnet werden. Das Rollenmaterial, das Nabenmaterial und die Abdichtung sollten dann an die Bodenbedingungen und den Betriebszyklus angepasst werden.

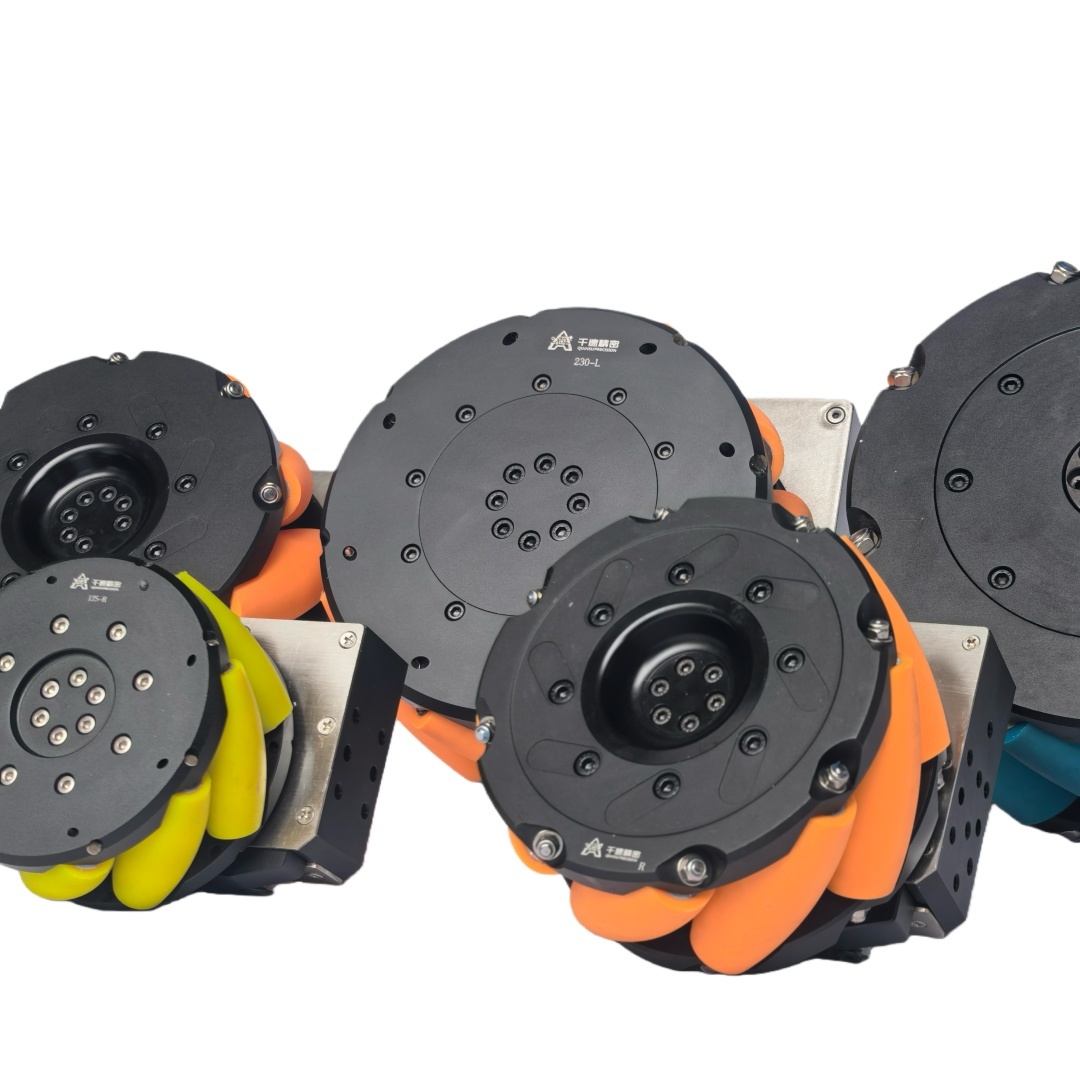

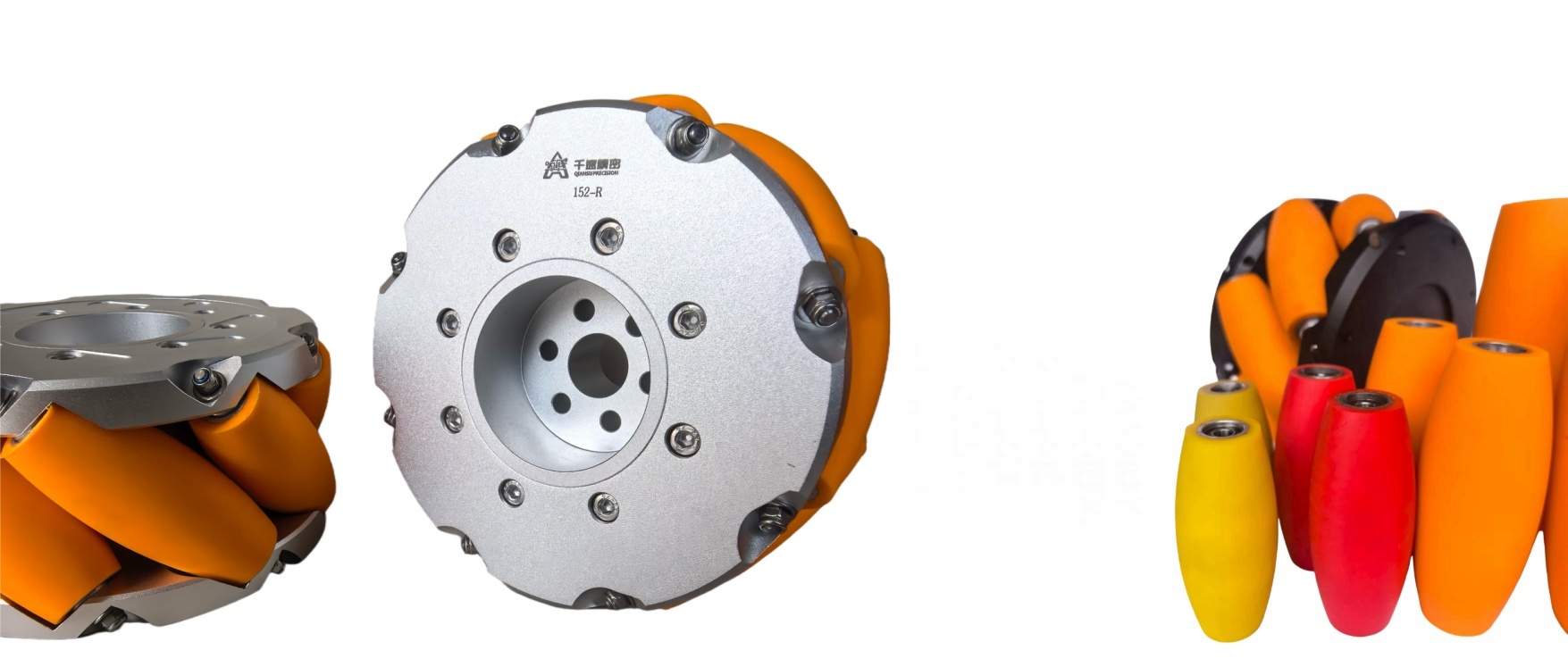

QIANSU liefert Mecanum-Räder von 4 Zoll bis 22 Zoll mit PU-, Gummi-, ESD-leitfähigen PU- und Edelstahl-Rollenoptionen. Teilen Sie Ihr Chassis-Layout, die Gesamtlast und die Bodenbedingungen mit, um eine passende Empfehlung und ein Angebot zu erhalten.
